HC05 Bluetooth-Serial Modül Kartı (Pin Çıkışlı)
HC05 Bluetooth-Serial Modül Kartı (Pin Çıkışlı)

HC05 Bluetooth Modülü (Pin Çıkışlı) (A2E6Y)

5,00
Marka : Robocombo
Fiyat : 36,39 ₺(KDV Dahil)
13,11 ₺ 'den başlayan taksitlerle

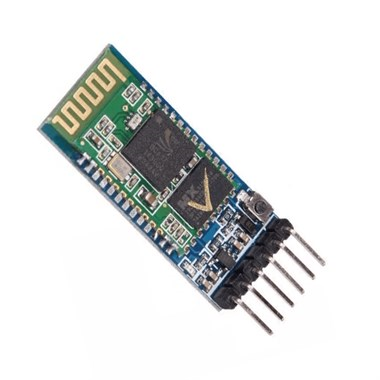

HC05 Bluetooth-Serial Modül Kartı Pin Çıkışlı

HC05 Bluetooth-Serial Modül Kartı, üzerinde CSR firmasına ait BC417 bluetooth çipi bulunan ve Bluetooth 2.0+EDR destekleyen bir karttır.



Hc05 Arduino bluetooth modülünün iki farklı modeli vardır. İlk modelde (HC05 Bluetooth Modülü-A2E6X) çip ve çeşitli devre elemanları bir kart üzerinde dizilmiş olarak bulunmaktadır. Ayrıca kart üzerinde gerekli anten dizaynı optimize edilmiş olarak gelmektedir. Bu tip kartlar PCB tasarımlarında lehimleme kolaylığı açısından daha kullanışlıdır.



Arduino bluetooth controller olarak kullanılan iki modelin İkinci ve daha çok tercih edilen modelde (HC05 Bluetooth Modülü (Pin Çıkışlı)) ise ilk modelin gerekli pinleri ve haberleşme lojik seviyesi ayarlanmış şeklinde bulunmaktadır. Bu modelin üzerinde ikinci bir kart bulunup gerekli pinlerin dışarı alınması sayesinde herhangi bir lehimleme yapılmadan kullanıma uygundur. Böyle bir tasarım hobi ve robotik uygulamalarda kullanım kolaylığı açısından idealdir.



Modülün haberleşme bağlantısı serial(UART) olduğundan hızlı ve kolay bir kullanımı vardır. Ayrıca bu pinler yardımıyla AT komutlarını kullanarak modülün baud rate değeri, isim, şifre gibi çeşitli özellikleri değiştirilebilmektedir.

HC06 modülü varsayılan olarak Slave modda çalışmaktadır. HC05 modülü ise hem Master hem de Slave olarak kullanılabilmektedir.

Hc05 fiyat olarak en avantajlı şekliyle stoklarımız da sizleri bekliyor.



HC05 Bluetooth-Serial Modül Kartı Pinout





HC05 Bluetooth-Serial Modül Kartı Teknik Özellikleri:

  • Bluetooth Çipi: CSR BC417
  • Bluetooth Versiyonu: Bluetooth 2.0+EDR(Enhanced Data Rate)
  • Hafıza: Harici 8Mbit Flash
  • Çıkış Gücü: -4 ~ +6dBm
  • Çalışma Frekansı: 2.4GHz
  • Hassasiyet: -80dBm
  • Çalışma Gerilimi: 1.8 - 3.6V(Tipik: 3.3V)
  • Çalışma Akımı(Max): 40mA
  • Çalışma Sıcaklığı: -40 ~ +85 °C
  • Haberleşme Arayüzü: UART
  • Çalışma Alanı: 10m
  • Boyutlar(Modül): 27x13x2mm
  • Boyutlar(Modül Kartı): 43x16x7mm


Döküman:

  1. HC05 Bluetooth-Serial Modül Kartı Datasheet
  2. BC417 Datasheet
  3. Örnek Uygulama





Arduino ile Robot El - Arduino Projeleri





Diğer Tüm Arduino Çeşitleri için Bağlantıya Tıklayabilirsiniz.

Raspberry Pi Geliştirme Kartı Çeşitleri için Bağlantıya, Tüm Geliştirme Kartı Çeşitleri için HEMEN BURAYA TIKLAYINIZ.
