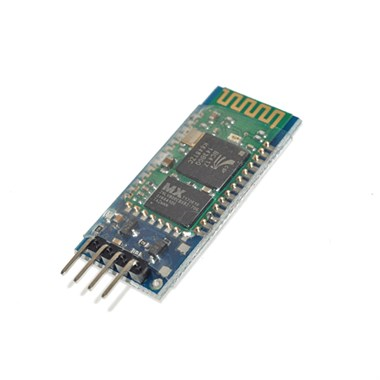

HC06 Bluetooth Modülü (Pin Çıkışlı)
HC06 Bluetooth Modülü (Pin Çıkışlı)

HC06 Bluetooth Modülü (Pin Çıkışlı) (1604260090)

5,00
Marka : Robocombo
İndirim Oranı : %5 İndirim
Fiyat : 110,22 ₺(KDV Dahil)
İndirimli : 104,21 ₺(KDV Dahil)
Stok Miktarı : 31
HC06 Bluetooth-Serial Modül Kartı

HC06 Bluetooth-Serial Modül Kartı, üzerinde CSR firmasına ait BC417 bluetooth çipi bulunan ve Bluetooth 2.0+EDR destekleyen bir karttır.

HC06 modülünün iki farklı modeli vardır. İlk modelde (HC06 Bluetooth Modülü-A2E7X) çip ve çeşitli devre elemanları bir kart üzerinde dizilmiş olarak bulunmaktadır. Ayrıca kart üzerinde gerekli anten dizaynı optimize edilmiş olarak gelmektedir. Bu tip kartlar PCB tasarımlarında lehimleme kolaylığı açısından daha kullanışlıdır.



İkinci ve daha çok tercih edilen modelde (HC06 Bluetooth Modülü (Pin Çıkışlı)-A2E7Y) ise ilk modelin gerekli pinleri ve haberleşme lojik seviyesi ayarlanmış şeklinde bulunmaktadır. Bu modelin üzerinde ikinci bir kart bulunup gerekli pinlerin dışarı alınması sayesinde herhangi bir lehimleme yapılmadan kullanıma uygundur. Böyle bir tasarım hobi ve robotik uygulamalarda kullanım kolaylığı açısından idealdir.



Modülün haberleşme bağlantısı serial(UART) olduğundan hızlı ve kolay bir kullanımı vardır. Ayrıca bu pinler yardımıyla AT komutlarını kullanarak modülün baud rate değeri, isim, şifre gibi çeşitli özellikleri değiştirilebilmektedir.



HC06 modülü varsayılan olarak Slave modda çalışmaktadır. HC05 modülü ise hem Master hem de Slave olarak kullanılabilmektedir.



HC06 Bluetooth-Serial Modül Kartı Pinout



Hc06 Bluetooth Modülü Teknik Özellikleri

  • Bluetooth Çipi: CSR BC417
  • Bluetooth Versiyonu: Bluetooth 2.0+EDR(Enhanced Data Rate)
  • Hafıza: Harici 8Mbit Flash
  • Çıkış Gücü: -4 ~ +6dBm
  • Çalışma Frekansı: 2.4GHz
  • Hassasiyet: -80dBm
  • Çalışma Gerilimi: 1.8 - 3.6V(Tipik: 3.3V)
  • Çalışma Akımı(Max): 40mA
  • Çalışma Sıcaklığı: -40 ~ +85 °C
  • Haberleşme Arayüzü: UART
  • Çalışma Alanı: 10m
  • Boyutlar(Modül): 27x13x2mm
  • Boyutlar(Modül Kartı): 43x16x7mm
