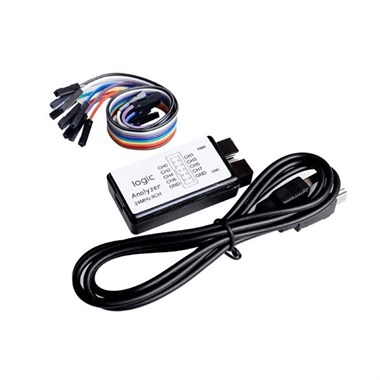

USB Lojik Analizör - 24MHz 8Kanal
USB destekli lojik analizör uygun fiyatlı ve oldukça kullanışlı bu ürün ile bilgisayarınızı kolayca bir lojik analizöre çevirebilirsiniz.
24 MHz'e kadar ulaşan örnekleme frekansı ,8 adet dijital giriş pini ile 8 ayrı kanalın kontrolünü yapabilmekte ve 2 adet toprak hattı ile rahat ve kolay bir kullanıma imkan sağlamaktadır. Arduino başta olmak üzere bir çok mikrodenetleyeci ile beraber kullanılabilinir. İki nokta arasındaki 0'ları ve 1'leri rahatlıkla lojik analizör ile görebilirsiniz.
Arduino üzerinde serial port (Rx/Tx pinleri),
I2C portu (A4 ve A5 pinleri),
SPI portu (10,11,12 ve 13ncü pinler)
gibi birimlerin tümünü aynı anda okuyabilmekte ve görünteleyebilmektedir.
USB Lojik Analizör Özellikler:
- 8 Kanal
- Farklı tetikleme türlerini desteklemektedir. (Yükselen, Düşen, Yüksek ve Düşük)
- 24MHz'e kadar örnekleme frekansı
- Maksimum Çalışma Gerilimi: 5,25 V DC
- Desteklenen Protokoller:
- CAN
- DMX-512
- I2C
- I2S/PCM
- Manchester
- 1-Wire
- Async Serial
- Simple Parallel
- SPI
- UNI/O
Saleae Lojik yazılımları ile tam uyumludur.
Döküman:
