Lehim Nedir?

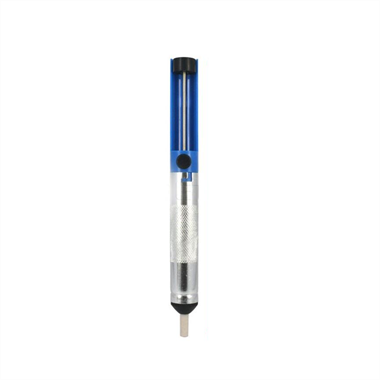

Lehim, elektronik endüstrisinde, lehim makinesi veya lehim makinası (havya ucu kullanımında daha kaliteli işçilik ortaya çıkarabilmek için lehim pastası ile birlikte) kullanarak, lehim teli ile iletken uçları birbirine bağlamak veya sabitlemek için çok yaygın olarak kullanılan, istendiğinde lehim pompası ile kolayca sökülebilen, lehim istasyonu yardımı ile de uygulanabilen mühürleme işlemidir.

Soldex lehim teli, soldex lehim pastası kategorimizde sizi bekliyor.


Lehim yapıldığı her türlü elektronik yapıdaki kilit unsurdur. Bir devre kurulduktan sonra bileşenleri yerinde tutmak için gerekli olan mekanik ve iletken bağlantıyı oluşturur. Lehim teli, uygulandığı noktada dayanıklı ve sağlam tutunmalıdır. Lehimle yapılan bağlantının, iki iletken arasında iyi bir elektrik iletimi sağladığından emin olmak da en önemli unsurlardandır.


Bağlantısı yapılan malzeme için bir başka önemli nokta, kullanımının kolay ve rahat olması gerektiğidir. Lehim teli, düşük bir sıcaklıkta eriyen saf metallere sahip olması sebebi ile elektronik ekipmanların yapımında, birleştirilmesinde sıkça tercih edilmektedir.


Lehim Hammaddesi

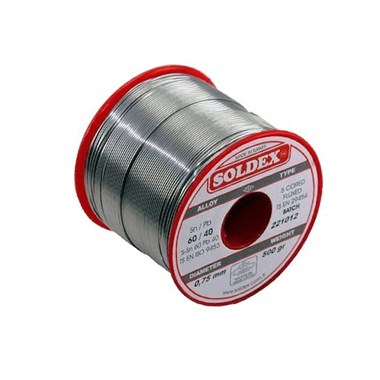

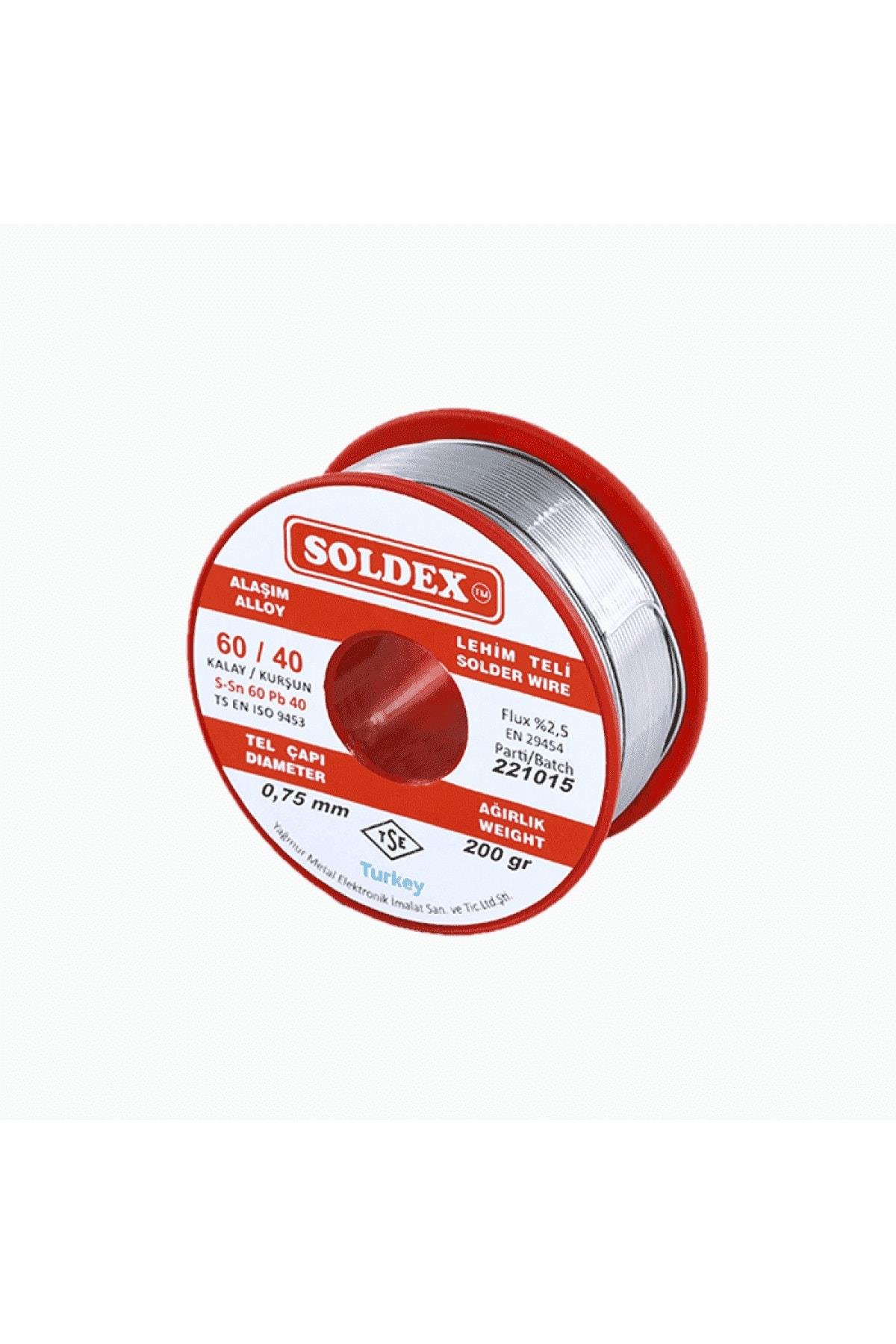

Elektronik endüstrisinde lehimleme için kullanılan geleneksel lehim teli kalay ve kurşun karışımından oluşmaktadır. Farklı amaçlar için farklı lehim tipleri kullanılmaktadır. Elektronikte kullanılan lehim türü genellikle% 60 kalay ve% 40 kurşun içerir. Bu da genellikle "60/40" lehim olarak isimlendirilir. Buna "Ötektik Karışım" da denir. Temel olarak bu karışım türü düşük sıcaklıkta erimektedir.


Metal bileşenlere ek olarak, iyi lehimleme yapılmasını sağlamak için lehim pastası gereklidir. Bir lehim ısıtıldığında bazen tahriş edici keskin bir duman çıkarır. Bu, lehimlemenin her zaman iyi havalandırılan bir alanda gerçekleştirilmesi gerektiğini gösterir.


Tesisatçılar lehim için farklı bir lehim kullanırlar. Elektronik cihazlar için kullanılan lehim normalde bir tel biçimindedir ve dikkatlice kesilirse, lehimin içinden geçen küçük hammadde damarları görülebilir. İçerdiği kalay ve kurşun miktarı elektronik lehimlemenin yapılması için tam kıvamındadır ve elektronik lehimleme için amacı dışında farklı lehim teli asla kullanılmamalıdır.


Lehim boyutları

Lehim teli, ince tel şeklinde satılmaktadır. Farklı boyutlarda lehimler mevcuttur. İnce yapıdaki lehim teli, ince işler için çok daha iyidir. Endüstriyel lehimleme için ince lehim uygun olmayabilir, çünkü standart kablo lehimleme gibi bağlantılar yapmak için piyasada satılan ve bilinen lehim telleri daha uygun olacaktır.


Üreticiler genellikle Standart kablo ölçüleri (SWG) veya (AWG)'ye uygun üretim yapmaktadır. Çoğu baskılı devre ve genel lehimleme işleri için, 20 ila 22 SWG lehim (19 - 21 AWG) uygundur. Ancak daha büyük lehimleme gererktiren noktalar için daha kalın bir lehim uygun olacaktır.


Kurşunsuz lehim

Çevreye ve sağlığa olumsuz etkileri nedenleriyle kullanılan kurşun miktarını azaltma mecburiyeti, kurşunsuz lehim için artık daha yaygın olarak kullanılmasının zeminini oluşturmuştur. Hatta Avrupa'da çıkarılan yasaya göre, kurşun içeren lehimin ticari olarak kullanılmaması zorunlu hale getirilmiştir.


Geleneksel kalaylı kurşun lehim artık yerini diğer kurşunsuz lehim çeşitlerine bırakmaktadır. Kurşunsuz lehim, % 99,3 metal ve % 0,7 bakır içerir. Bu hammadde karışımı geleneksel lehimin erime noktasına çok yakın bir erime noktasına sahiptir. Yaklaşık 227 °C'de erir. Farklı bir tür kurşunsuz lehim türü ise az miktarda gümüş içermektedir. Kalay bakır karışımı lehim, diğer lehim çeşitlerine göre biraz daha pahalı üretim maliyeti olmasına rağmen 217 ° C civarında daha düşük bir erime noktasına sahiptir. Bu ikinci tip lehim bazen "Kurşunsuz gümüş lehim" olarak satılmaktadır. Bu lehimler, geleneksel kalay kurşun lehimin satıldığı gibi, makaralarda veya kutulu şekilde satılmaktadır.


Bu yeni kurşunsuz lehimler kullanımda geleneksel lehiminkine çok benzer bir şekilde performans göstermektedir. Erime noktası biraz daha yüksek olsa da, normal lehimleme işleminde kullanıldığında farkedilmez. Kullanım yönteminde başka herhangi bir farklılık olduğu tecrübe edilmemiştir. Bu nedenle, hobi elektroniği gibi alanlarda kullanıma herhangi bir sorun teşkil etmemektedir.


Havya Nedir?

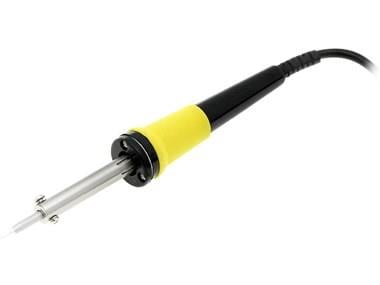

Havya, lehimleme için kullanılan bir el aletidir. Lehimi eritmek için ısı sağlar, böylece iki iletken nokta, iletken lehim teli ile bağlanmış olur.

Bir havya ısıtılmış bir metal uçtan ve yalıtımlı bir sapdan oluşur. Isıtıcı rezistans, elektrik akımı ile havya ucunu ısıtarak çalışır.


Havya Çeşitleri

Elektrik ve elektronik işleri için, 15 ile 35 watt arasında bir güce sahip düşük güçlü bir ısıtıcı kullanılır. Daha yüksek dereceli çeşitleri mevcuttur, daha çok elektrik tüketirler. Bazı havya çeşitleri sıcaklık kontrollüdür, lehimleme istasyonu gibi sabit bir sıcaklıkta çalışır ve yüksek ısı gerektiren lehimleme işleri için kullanılırlar ve ısı kaybı yaşamazlar, bunlara ısı ayarlı havya veya dijital havya denir. Ancak havya fiyatları olarak ucuz havya çeşitleri, ayarsız sıcaklıkta çalıştığı için; büyük lehim teli ısıtma da kullanılırsa sıcaklıkları düşer.


Isı Ayarlı Havya - Dijital Havya

Isı ayarlı havya, havya ucu sıcaklığını sabit tutmak için ısı algılayıcı ve ısı kontrol parçalarına sahiptir. Ticari ve kaliteli lehimleme işlemleri için tercih edilir. Isı ayarlı havya tek bir alettir. Havya istasyonu, lehim istasyonu seti olarak da satılabilmektedir.


Sıcaklığı kontrol etmek için havya ucunda bulunan ve otomatik olarak gücü kesen bir termostat kullanır. Havya ucu sıcaklığını ayarlamak için bir termokupl veya bir termal sensöre sahiptir.

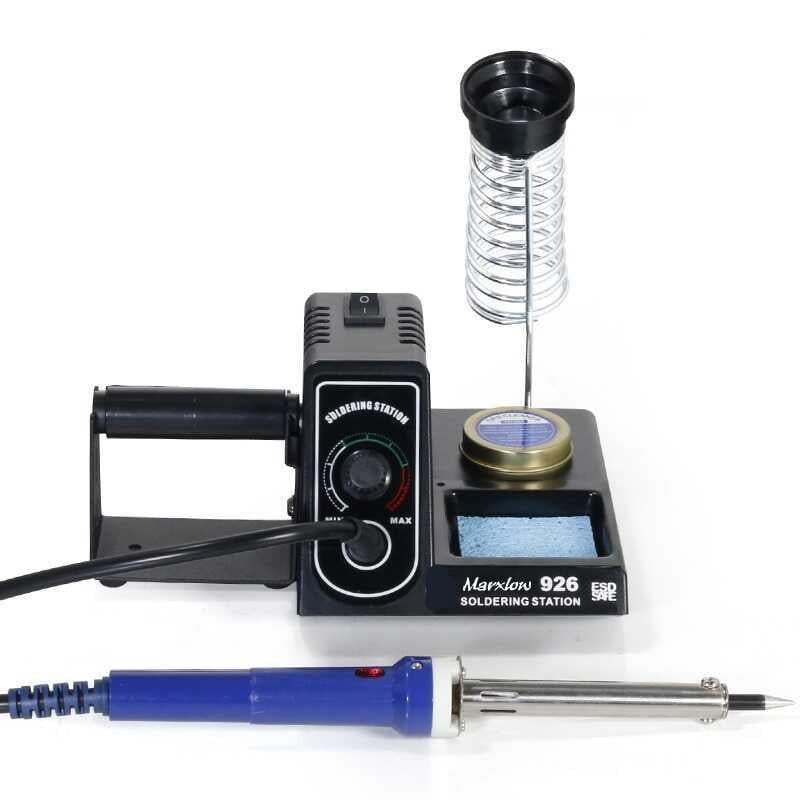

Lehimleme istasyonu

Isı Ayarlı Lehimleme Makinası

Isı ayarlı lehimleme makinası bir sıcaklık kontrol devresine, yani termostat'a sahiptir. Elektriksel güç kaynağı, sıcaklık ve göstergenin kullanıcı tarafından ayarlanmasını sağlayan kontrol devresi ve sıcaklık sensörlü bir havya'dan oluşur. Lehim istasyonu, kullanılmadığında sıcak demir için bir stand ve lehim temizleme için ıslak bir sünger alanı barındırır. Elektronik bileşenlerin lehimlenmesinde çok yaygın olarak kullanılır. Farklı fonksiyonlar ihtiyaca göre eklenebilir; örneğin, devre kartları için aparat, sıcak hava tabancası, lehim pompası eklenebilir.


Lehimleme cımbızları

Lehim Cımbızı, dirençler, kapasitörler ve diyotlar gibi iki terminalli küçük yüzeye monte edilen bileşenleri lehimlemek ve sökmek için kullanılır. Tek olarak veya bir lehimleme istasyonu ile birlikte kullanılabilir. Lehimleme cımbızı, basit bir cımbız gibi, yay kuvvetine karşı hafifçe sıkılarak, cımbız kollarına monte edilmiş iki ısıtılmış uca sahiptir; Uçlar, lehimleme uygulanacak noktalara temas ettirilir. Lehimleme cımbızlarının asıl amacı lehimi doğru yerde eritmektir.



Son Olarak;

Elektronik devreler kurmaya başlarken uygun bir lehim teli ve havya seçmek olmazsa olmazdır. Kurşunsuz lehim kullanımıyla ilgili yeni kanunlarla, bu yeni lehim biçimleri artık daha yaygın olarak kullanılmaktadır.


Lehimleme sırasında, sıcak lehimleme demirinin yaralanmaya veya yangına neden olmayacağından emin olmak için her türlü özen gösterilmeli ve ayrıca, lehim teli dumanının solunmaması için, lehimlemenin iyi havalandırılan bir alanda yapılmasının sağlanması gereklidir. Yaralanma veya sağlığa zarar verecek tehlikelerin tamamen emniyet kurallarına uygun şekilde bertaraf edilmesi ile lehimleme işlemi yapılmalıdır. Ancak bu şekilde devreler güvenli bir şekilde lehimlenebilir.


Bu yazımız da lehim nedir, lehim teli, lehim çeşitleri, lehim makinesi, havya ucu, havya, lehim istasyonu gibi malzemelerin ne olduğunu ve nasıl kullanıldığını öğrenmiş olduk.
