Tekli Breadboard (MB-102) (D2B2)

5,00
Marka : Robocombo
Fiyat : 8,22 TRY(KDV Dahil)
2,96 TRY 'den başlayan taksitlerle

MB102 Büyük Tekli Breadboard 830 Pin

MB-102 Tekli Breadbord fiyat olarak en uygun ve mini breadboardmicro breadboardşeffaf breadboardtekli breadboardikili breadboard çeşitleri ile Robocombo da sizleri bekliyor.

830 pin Büyük breadboard arduino, elektronik devrelerinizi lehim ve havya ihtiyacı duymadan kurabileceğiniz

devre tasarı elemanıdır. Tüm pinlerin birbiri ile aralarındaki mesafe 2.54mm'dir.

Bu da DIP kılıf entegre, yarı iletken malzemeler ve çeşitli devre elemanlarına uyumludur.

Standart breadboardlarda 83 sütun ve 10 satır da 830 pin bulunmaktadır.

Satırlar ise 5'er pin şeklinde iki parçaya ayrılmıştır ve isimleri A, B, C, D, E ile F, G, H, I, J olarak isimlendirilmiştir.

Ayrılan satırlar arasında entegre bağlantıları için uygun boşluk bulunmaktadır. Sütunlar ise numaralandırılarak

isimlendirilmiştir. Bunların dışında breadboard'un en altında ve en üstünde 50 sütun ve 2 satırdan

oluşan güç bağlantı pinleri bulunmaktadır.

Breadboard da her sütunun 5 satırı paralel olarak bağlanmıştır ve her sütun birbirinden bağımsızdır.

Güç bağlantı pinleri ise 25'şerli olarak iki parça şeklinde birbirine bağlıdır. Yani pinlerin ilk 25'inin pozitif ve

negatif bağlantıları birbirine bağlıdır. Diğer 25'i ise birbiriyle bağlantılıdır.



  • Breadboard kart ve modülleri birbirine bağlamak ve dc akım iletmek için lehimsiz kullanılan en kolay ve temel paneldir.
  • Boyut: 53mm x 32mm x 25mm

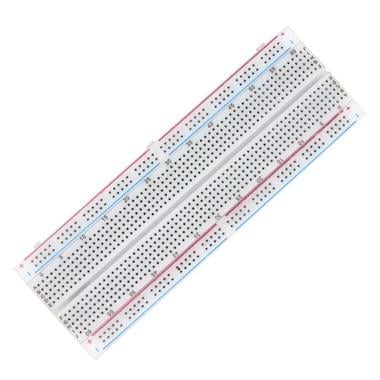

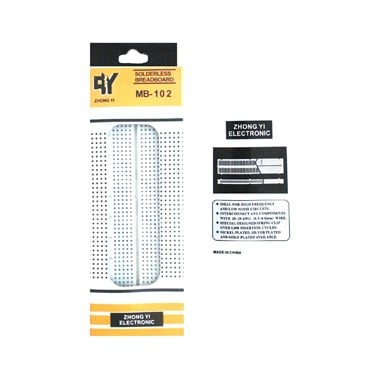

MB102 Büyük Tekli Breadboard 830 Pin



MB102 Büyük Tekli Breadboard 830 Pin Şeması
