Breadboard Nedir?

Breadboard, devrelerin nasıl kurulacağını öğreten, lehimsiz basit yapısı ile en temel parçalardan biridir. Bu eğitici yazımız da, breadboardların ne olduğu, neden breadboard dendiği ve nasıl kullanılacağı hakkında bilgi edineceksiniz.

1960'lardan önce bir devre kurmak isteseydiniz, tel sargı adı verilen bir teknik kullanmak zorundaydınız. Tel sarma, tellerin bir perfboard'a (yani bir protoboard ) bağlı iletken direklerin etrafına sarılmasını içeren bir işlemdir. Board, yani devre kartı olarak o dönemde ekmek tahtalarını kullanan elektronikçilerden biri de siz olurdunuz herhalde :) Evet yanlış duymadınız devre kartı olarak ekmek tahtası kullanıldığı için bu isim günümüzde de hala kullanılmaktadır. (Bu yazıda kullanılan görseller spurkfun.com sitesinden alınmıştır.)

  perfboard

“Orjinal breadboard ve ilk breadboard örnekleri ”



Neden Breadboard Kullanmalı?

Elektronik bir breadboard lehimsiz kullanım, öğrenme ve deneme için en idealdir. Breadboardlar geçici devreler ve prototip yapımı için harika ünitelerdir ve kesinlikle lehim gerektirmezler.



Deneme, başka formların geliştirildiği veya kopyalandığı bir ön model oluşturarak bir fikri test etme sürecidir ve breadboardlar için en yaygın kullanılan yöntemlerden biridir. Bir devrenin belirli bir parametre seti altında nasıl tepki vereceğinden emin değilseniz, bir prototip oluşturmak ve test etmek en iyisidir.



Elektronik ve devrelerde yeni olanlar için, breadboardlar genellikle en iyi başlangıç ​​noktasıdır. Hem en basit devreyi hem de çok karmaşık devreler uygulanabilir.



Breadboard'ların başka bir yaygın kullanım alanı ise, Entegre(IC)'ler gibi yeni parçaları test etmektir. Bir parçanın nasıl çalıştığını anlamaya çalışmak için, bağlantılarınızı her seferinde lehimlemek zorunda kalmazsınız.



Breadboard İç Yapısı

Bir breadboardun nasıl çalıştığını açıklamanın en iyi yolu onu parçalara ayırıp içerisinde ne olduğunu görmektir. Breadboard'un altında çok sayıda yatay metal şeritleri görebilirsiniz.

breadboard

“Breadboard iç yapısı”

Metal sıraların tepelerinde plastik deliklerin altına gizlenmiş küçük klipsler bulunur. Bu klipsler, bir teli veya bir dip ayağını, breadboard üzerindeki deliklere kolaylıkla takmanıza olanak sağlar.



Breadboard LED

Bir breadboard içine yerleştirilmiş bir led, her bacağının deliklere nasıl yerleştirildiğine dikkat edin. Bu, LED ile bağlantıların kısa devre yapmasını önler.

breadboard ile led

“Breadboard da led yakmak ”

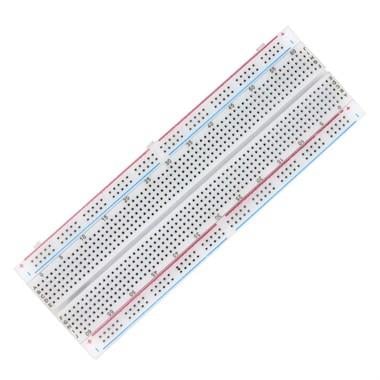

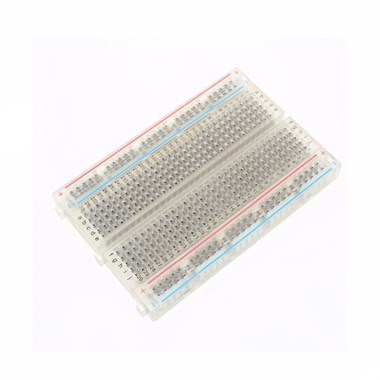

Bir breadboard'daki bağlantıların nasıl yapıldığını gördük, daha geniş ve standart bir mb-102 breadboard bakalım. Yatay sıraların yanı sıra, breadboard'lar genellikle kenarlar boyunca dikey olarak çalışan iletken raylar olarak adlandırılan kalın demirlere sahiptir.

Bu güç rayları, yatay olarak yerleştirilen şeritler ile aynıdır. Bir devre inşa oluştururken, birçok farklı yerde güce ihtiyaç duyarsınız. Güç rayları, devrede ihtiyaç duyduğunuz her yerde, dc akıma kolayca erişmenizi sağlar. Genellikle '+' ve '-' ile etiketlenirler ve pozitif ve negatif tarafları belirtmek için kırmızı ve mavi veya siyah şeritleri olur.



Her iki taraftaki güç raylarını birbirine kablo ile bağlamak için jumper kablo ile bağlamanız gerekecektir.





“Her iki taraftaki güç raylarını bağlamak için kullanılan jumper kablosu '+' '+' 've' - '' '-'  aynı kutuplar da olmalıdır.”



Breadboard Dip

Breadboard'un iki bölümünü birbirinden ayıran tam ortada ve boydan boya uzanan boşluktan bahsedeceğiz. Bu boşluk çok önemli bir amaca hizmet etmektedir. Genellikle IC veya basitçe yonga olarak adlandırılan birçok entegre devre, özel olarak breadboard'lara uyacak şekilde üretilir. Breadboard'da kapladıkları alanı en aza indirmek için, Dual in-line Paket veya DIP olarak bilinen entegreler için bu alan yapılmıştır.



Dip entegre her iki taraftan da çıkan ve o boşluğa tam oturan bacaklara sahiptir. IC'deki her bacak benzersiz olduğundan, iki tarafın da yanlışlıkla aynı yere bağlanmasını istemeyiz. Breadboard'un ortasındaki boşluğun kullanışlı olduğu yer burasıdır. Böylelikle, karşı taraftaki bacağın işlevselliğine müdahale etmeden bileşenleri IC'nin her tarafına bağlayabiliriz.



Satırlar ve Sütunlar

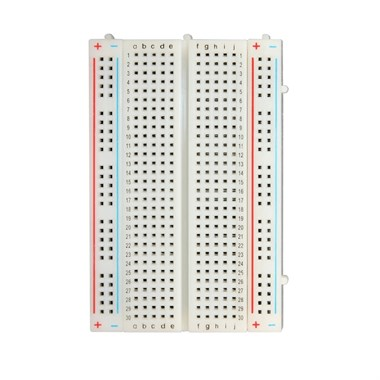

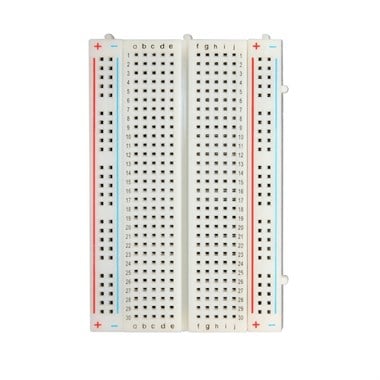

Pek çok breadboard'un çeşitli satır ve sütunlarda işaretlenmiş sayı ve harflere sahip olduğunu biliyoruz. Bunlar, devrenizi kurarken size rehberlik etmekten başka amaçlara hizmet etmez. Devreler hızlı bir şekilde karmaşıklaşabiliyor ve tüm devreyi bozmak zorunda kalabiliyoruz. Yapmaya çalıştığınız bağlantının satır numarasını, bağlantılı olduğu diğer noktaya bağlamak bu rakamlar sayesinde çok kolay olmaktadır.



Breadboard'a DC Akım Verme

Breadboard'a elektriksel akım sağlama konusunda, çok sayıda seçenek vardır.

Arduino gibi bir geliştirme kartı ile çalışıyorsanız direk güç alabilirsiniz. Arduino, güç raylarına veya bir breadboard üzerindeki diğer sıralara bağlayabileceğiniz çoklu güç ve topraklama pimlerine sahiptir.



Arduino ile güç paylaşımı

Arduino genellikle bilgisayardaki USB bağlantı noktasından ya da pil üzerinden ya da adaptör gibi harici bir güç kaynağından güç alır.

arduino breadboard

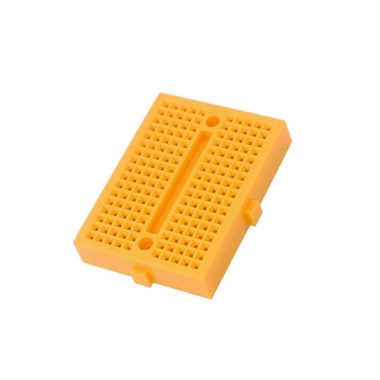

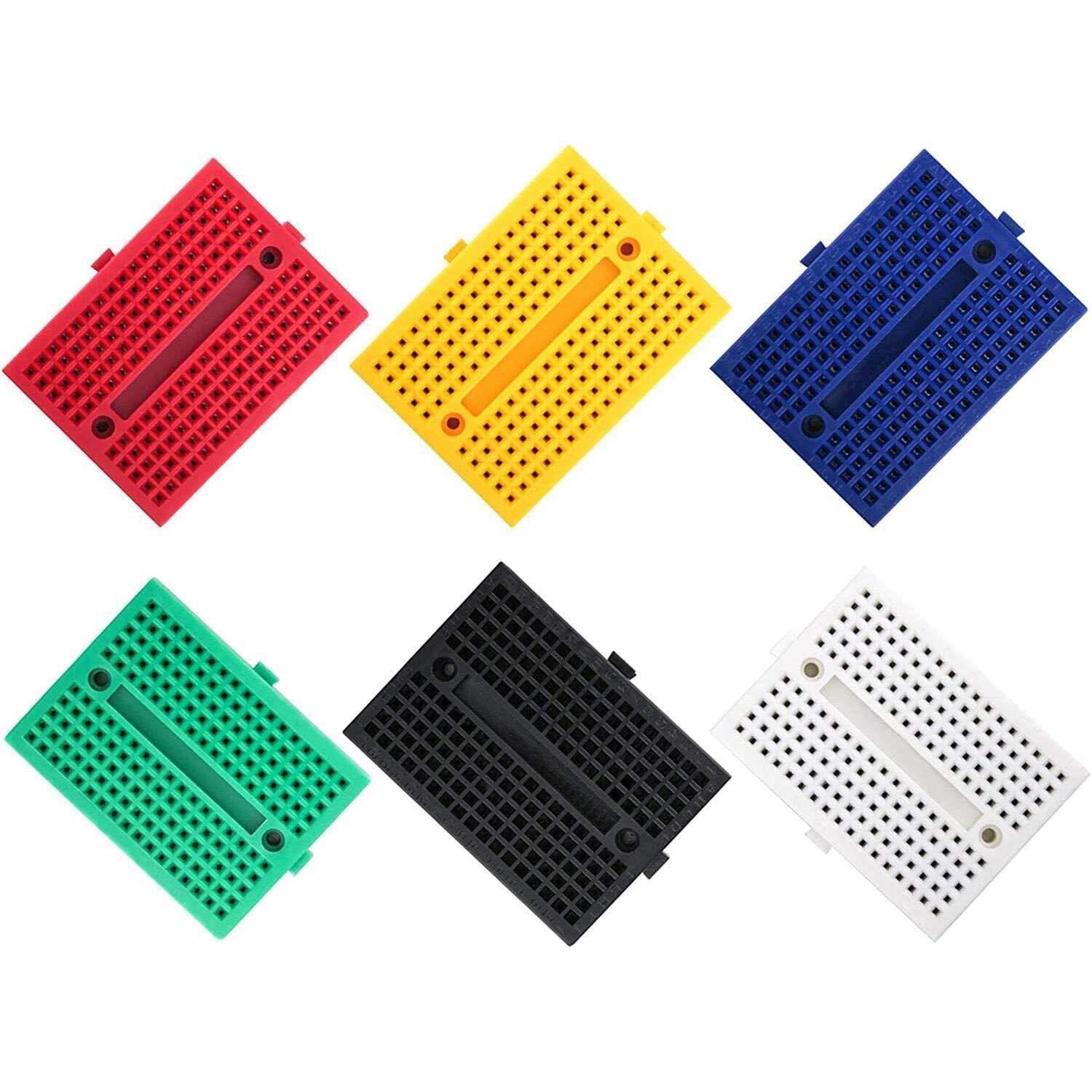

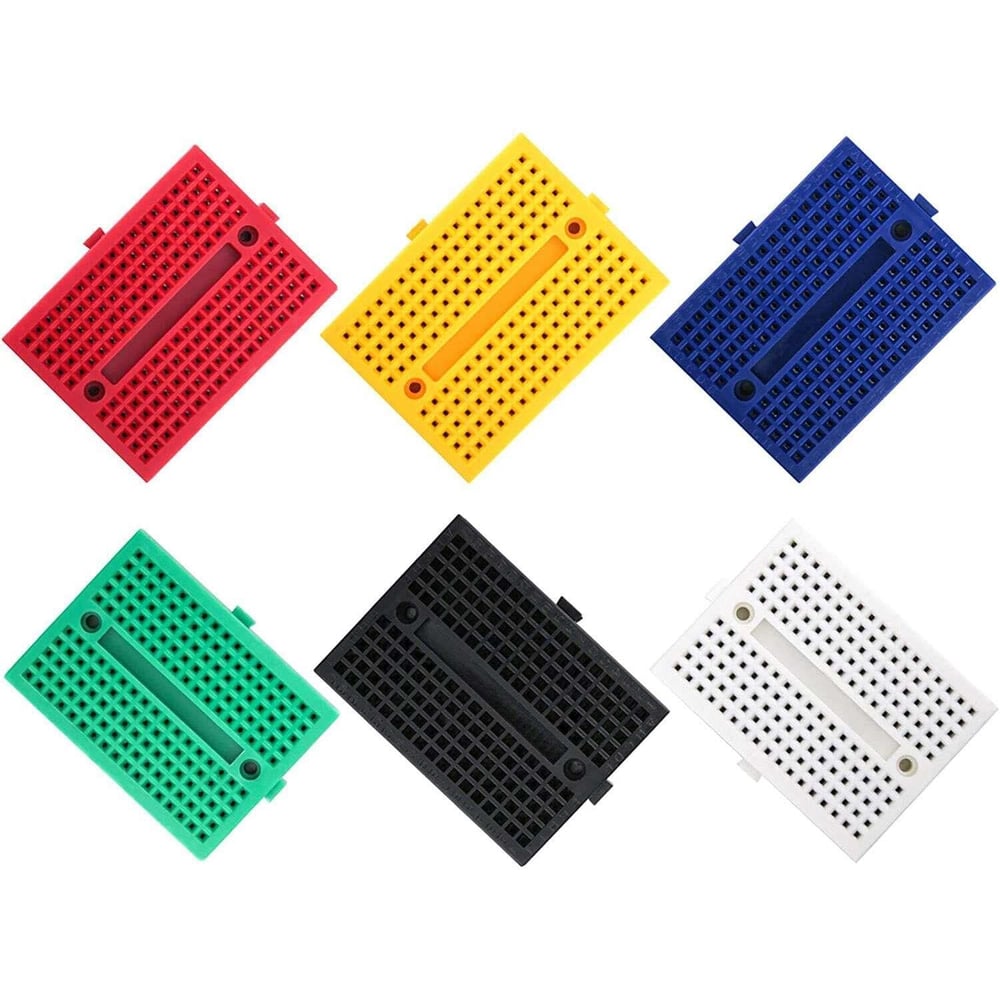

Toprak (GND) pimini bir Arduino'dan mini breadboard'daki bir satıra bağlama.



Genel olarak, pinlerden breadboard'a bir güç ve topraklama kablosu bağlamanız gerekir.

Pek çok okul laboratuvarında, devrenize geniş bir voltaj ve akım aralığı vermenizi sağlayan güç kaynakları bulunur.

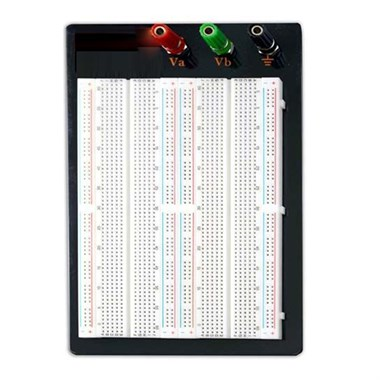

Alternatif olarak, breadboard'unuzu birkaç farklı malzemeye bağlamak için crocodile kablo, IC kancaları veya muz bağlantılı diğer kabloları kullanabilirsiniz.

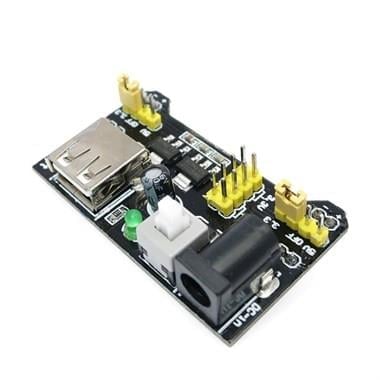

Breadboard'unuza güç sağlamak için başka bir yöntem de mevcut breadboard güç kaynaklarından biri olan usb breadboard güç kaynağı kullanmaktır. Bazı modelleri doğrudan adaptör  ile breadboard'a takmanıza olanak sağlarken, çoklukla usb ile bilgisayarınızdan güç çekmenize izin vermektedir. Voltajı ayarlama kabiliyetine sahip olan usb power supply çeşitleri, devreler inşa ederken gereken voltajları size sağlar.
