İkili Breadboard (BB-2T4D)
İkili Breadboard (BB-2T4D)

İkili Breadboard (BB-2T4D) (1602160044)

5.0
Marka : Robocombo
Fiyat : 230,34 ₺(KDV Dahil)
Stok Miktarı : 3

2'li Breadboard (BB-2T4D)

2'li Breadboard, elektronik devrelerinizi lehim ve havya ihtiyacı duymadan kurabileceğiniz devre tasarı elamanıdır. Tüm pinlerin birbiri ile aralarındaki mesafe 2.54mm'dir. Bu da DIP kılıf entegre, yarı iletken malzemeler ve çeşitli devre elemanlarına uyumludur.

Standart breadboardlarda 63 sütun ve 10 adet satır olmak üzere 630 pin bulunmaktadır. Satırlar ise 5'er iki parçaya ayrılmıştır ve isimleri A, B, C, D, E ile F, G, H, I, J olarak isimlendirilmiştir. Ayrılan satırlar arasında entegreler bağlantı için uygun boşluk bulunmaktadır. Sütunlar ise numara ile isimlendirilmiştir. Bunların dışında breadboardun en altında ve en üstünde 50 sütun ve 2 satırdan oluşan güç bağlantı pinleri bulunmaktadır.

Breadboardda her sütunun 5 satırı paralel olarak bağlanmıştır ve her sütun birbirinden bağımsızdır. Güç bağlantı pinleri ise 25'şer iki parça şeklinde birbirine bağlıdır. Yani pinlerin ilk 25'inin pozitif ve negatif bağlantıları birbirine bağladır. Diğer 25'i ise birbirine bağlantılıdır.

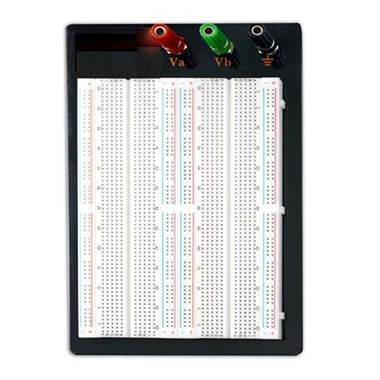

Bu ürün iki adet breadboard birbirine bağlanıp bir levha üzerine yapıştırılması ile oluşturulmuştur. Ayrıca levha üzerinde 3 adet güç giriş bağlantısı bulunmaktadır. Bunlar pozitif, negatif ve toprak bağlantı girişleridir.




Tekli Breadboard Pinout



Link:

  1. Breadboard Datasheet
