Arduino Tuş Takımı Çeşitleri (Keypad, Membran, Touchpad, Dokunmatik, Kapasitif, Matris, 4x4)

Tuş Takımı Nedir?

KeyPad Nedir?

Tuş takımları yani keypad, masaüstü bilgisayarlardan ve çevre birimlerinden ağır makine ve endüstriyel ekipmanlara kadar çok çeşitli uygulamalarda kullanılır. Tuş takımlarının temel prensibi yönetmek, bir operatörün cihazı kontrol edebildiği fiziksel bir arayüz sağlamaktır. Farklı tipler, kullanım çeşitleri için değişik tuş takımları vardır.

Tuş Takımı - KeyPad Çalışma Prensibi

Bir tuş takımı düğmeler, satırlar ve sütunlar halinde düzenlenmiştir. 3X4 tuş takımında 4 satır ve 3 sütun, 4X4 keypad 4 satır ve 4 sütuna sahiptir.

Her anahtarın altında bir membran anahtarı bulunur. Bir sıradaki her anahtar, sıradaki diğer anahtarlara, altlığın altındaki iletken bir iz ile bağlanır. Bir sütundaki her anahtar aynı şekilde bağlanır - anahtarın bir tarafı bu sütundaki diğer tüm anahtarlara iletken bir iz ile bağlanır. Her satır ve sütun, bir 4X4 tuş takımında toplam 8 pim için tek bir pime getirilir.

Arduino Tuş Takımı, 3X4 tuş takımı veya 4X4 Tuş Takımı şeklinde kullanılmaktadır.

Arduino'da Tuş Takımı Nasıl Ayarlanır - Tuş Takımının Arka Yüzü

Keypad arduino kullanımı için bir düğmeye basmak, bir sütun ve bir satır izi arasındaki anahtarı kapatır ve akımın bir sütun pimi ile bir sıra pimi arasında iletilmesine izin verir.

4X4 tuş takımı için şematik, satırların ve sütunların nasıl bağlandığını gösterir.

En yeni ve popüler tuş takımı türlerinden biri, membran tuş takımıdır. Peki, membran tuş takımı tam olarak nedir ve nasıl çalışır?

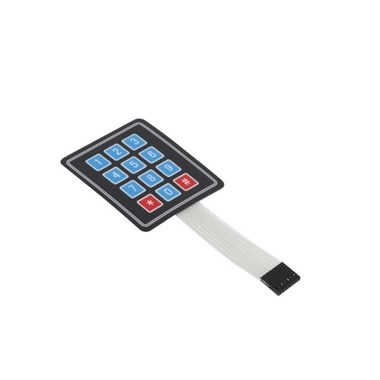

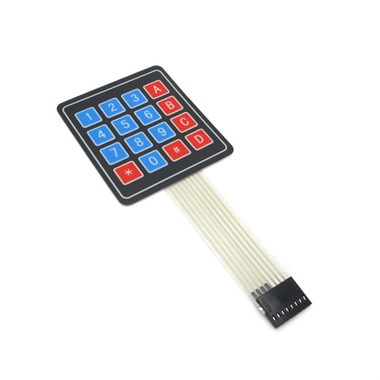

MEMBRAN TUŞ TAKIMI NEDİR?

En temel anlamda, bir membran tuş takımı, ayrı hareketli parçalar olmadan tek bir platforma gömülü tuşları içeren bir tuş takımıdır. Normalde, tuş takımları, her biri ayrı bir hareketli parça olan ayrı tuşlarla tasarlanmıştır. Ancak, membran tuş takımı, ana hatların ve sembollerin üzerine basıldığı baskı yastıkları ile çalışır.

Membran tuş takımı arkasındaki mekanikler oldukça basittir: tuşlar ile board arasında iletken bir metal yerleştirilmiştir. Bu yüzden basıldığında altta yatan bileşenlerle bir iletken bağlantı oluşturur. Wikipedia'ya göre, en eski model membran tuş takımı çeşitleri, 1980'lerden bu yana, çoğunlukla ev bilgisayarlarında ve benzeri tüketici elektroniği cihazlarında kullanılmıştır. Membran tuş takımı ucuz ve üretilmesi kolaydır, bu sayede düşük bütçeye sahip tüketiciler için mükemmel bir seçimdir. Tabii ki, geleneksel mekanik tuş takımları yerine bir membran tuş takımı seçmek için başka nedenler de mevcuttur. Örneğin; Arduino projelerinde membran tuş takımı sıkça kullanılmaktadır. Robocombo'da membran tuş takımı fiyatları her zaman cebinizin dostudur. Piyasa da hangi isim altında, hangi satıcı tarafından satılırsa satılsın membran tuş takımı arduino projeleriniz de kullanabileceğiniz çeşidi ile hep aynıdır. O sebeple kimden aldığınızın pek bir önemi yoktur. Bütçenize uygun membran tuş takımı fiyatları sunan satıcıyı tercih ediniz. Robocombo %100 müşteri memnuniyeti, profesyonel teknik destek ile alanında önde gelen firmalardandır. Hiç bir şekilde müşteri mağduriyeti yaşatmamıştır.

Membran tuş takımı, kir, toz, nem gibi unsurlardan etkilenmeyen çeşitli avantajlara sahiptir. Anahtarlar ayrı hareketli parçalar olmadığından, membran tuş takımları içerisine nem ve döküntülerin girebileceği birkaç nokta bulunur. Sonuç olarak, membran tuş takımları dış mekan uygulamaları için mükemmel bir seçimdir. Açık havada yağmur ve neme dayanıklıdır. Her ortamda üretilme amacına uygun şekilde çalışmaya devam edecektir.

Ancak diğer yandan, membran tuş takımı ile ilişkili bazı potansiyel dezavantajlar da vardır. Geleneksel mekanik tuş takımlarının aksine, membran tuş takımları dokunur dokunmaz iletimi gerçekleştirir yani hassastır. Bu ise, hatasız yazma / giriş yapmayı biraz zorlaştırır. Bununla birlikte, dezavantaj olarak görülen bu özellik daha da artırılarak daha hassas bazı membran tuş takımları dokunsal geri besleme mekanizmalarıyla tasarlanıyor. Sadece küçük bir titreşim, kullanıcı doğruluğunu arttırmak için membran tuş takımında yeterli geri bildirimi sağlayabilir.



Kapasitif Tuş Takımı - Touch Sensor

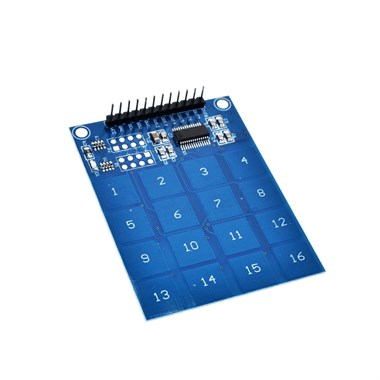

Kapasitif tuş takımı işaretlemek (giriş konumlandırmasını kontrol etmek için) bir cihazdır. Başlangıçta dizüstü bilgisayarlara dahil olan TTP223B gibi dokunmatik sensör (touch sensor) çeşitleri, masaüstü bilgisayarlar ve arduino projeleri içinde üretiliyor. Dokunmatik yüzey, kullanıcının parmak hareketini ve aşağı doğru basıncı algılayarak çalışır.

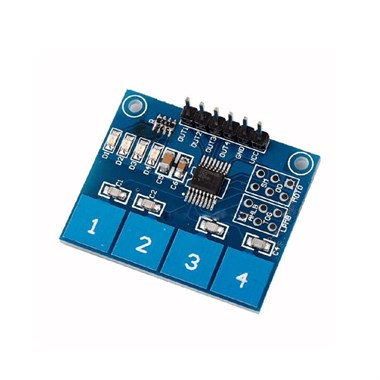

Kapasitif dokunmatik tuş takımı, yüzeydeki bir tuşa basıldığını tespit etmek için kapasitör pedindeki kapasitans değişikliğini kullanan bir tür klavyedir. Standart bir tuşlu klavyeye benzer işlevsellik sunar, ancak iç yapısı farklıdır ve oldukça daha hızlı ve daha güvenilirdir. 8 kanallı dokunmatik tuş takımı, 4 kanallı dokunmatik tuş takımı şeklinde satışı mevcuttur.

Kapasitif tuş takımı, öncelikle, tüm yüzeye yayılmış bir kapasitör pedi üzerindeki kapasitanstaki değişimi saptayarak çalışır. Bir tuşa basıldığında veya bir noktaya dokunulduğunda elektriksel akımı keser. Halbuki elektrik akışı dahili olarak geleneksel klavyeler de tuşa basıldığı takdir de iletilir. Her anahtarın altında, statik yükler kapasitörlerde depolanır. Bir tuşa basıldığında, kapasitör pedlerine bağlanır ve kapasitörün, klavyenin tam tuş vuruşu / tuşu olarak tanımladığı ve kaydolduğu kapasitör pedindeki belirli bir noktada kapasitansı değiştirir. Kapasitif tuş takımı, yalnızca bir tuşa basmak için hafifçe basılmasını gerektiren klavyelerden daha hızlıdır.

Touch Sensor Tarihçesi

İlk dokunmatik sensör 1988 yılında George E. Gerpheide tarafından icat edildi. 1994 yılında Powerbook dizüstü bilgisayarlarında dokunmatik yüzeye lisans veren ve kullanan Apple Computer oldu. Touch Sensor(touchPad) dizüstü bilgisayarlarda öncü imleç kontrol cihazı haline geldi. O yıllar da birçok dizüstü bilgisayar mouse deki bir hareket topunu kullanmaktaydı. Dokunmatik sensörün kullanımı ile ciddi bir kolaylık getirilmiş oldu.

Matris Tuş Takım

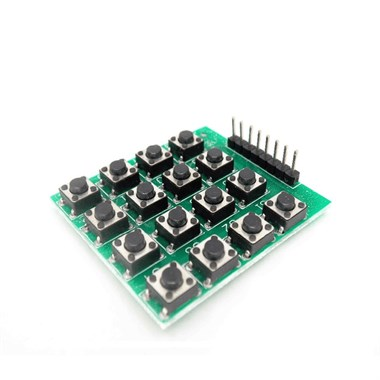

4x4 matris tuş takımı genellikle bir projeye girdi olarak kullanılır. Toplamda 16 tuş vardır, bu aynı giriş değerleri anlamına gelir.

Matris Tuş Takımı Modülü, paralel olarak 16 tuştan oluşan matris kodlanmamış bir tuş takımıdır. Her satırın ve sütunun anahtarları, dıştaki pimlerle birbirine bağlanır - X1-X4 sütunları olduğunda, satırların kontrolünün yanında etiketli Y1-Y4 pimi ile bağlanır.

Sizde Robocombo ile en ucuz fiyatlara satın alabilirisiniz. %100 müşteri memnuniyeti, profesyonel teknik destek, 16:00'a kadar anında stoktan ucuz kargo ve kapıda kredi kartı/nakit ödeme imkanı ile Robocombo her zaman önde.



Arduino Tuş Takımı Çeşitleri
