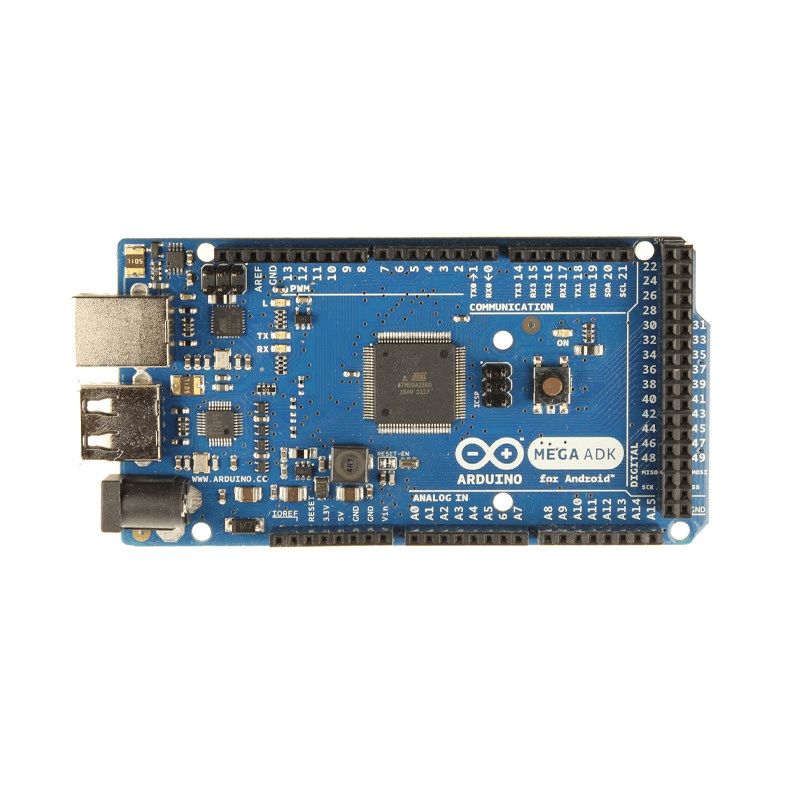

Orijinal Arduino Mega ADK R3
Orjinal Arduino Mega ADK Rev3

Orijinal Arduino Mega ADK R3 (A1A6X)

5,00
Marka : Arduino
Fiyat : 323,34 ₺(KDV Dahil)
116,85 ₺ 'den başlayan taksitlerle

Arduino Mega ADK Rev3

Arduino MEGA ADK, ATmega2560 tabanlı bir mikrodenetleyici kartıdır. MAX3421e IC tabanlı, Android tabanlı telefonlara bağlanmak için bir USB host arayüzüne sahip. 54 dijital giriş / çıkış pimine (15 tanesi PWM çıkış olarak kullanılabilir), 16 analog giriş, 4 UART (donanım seri portu), 16 MHz kristal osilatör, USB bağlantısı, güç girişi, ICSP başlığı, ve bir sıfırlama düğmesi bulunmaktadır.

MEGA ADK, Mega 2560'a dayanıyor. Mega 2560 ve Uno'ya benzer şekilde, USB-seri dönüştürücüsü olarak programlanmış bir ATmega8U2'ye sahip. Mega ADK panosunun 2. revizyonunda 8U2 HWB hattını toprağa çeken bir direnç bulunur ve bu sayede DFU moduna geçilebilir.



 Arduino Mega ADKArduino Mega ADKArduino Mega ADK

   "Gönderilecek ürün stok durumuna göre (yeşil veya mavi) olarak gönderilir."



Mega 2560 R3 ayrıca AREF'in yanına SDA ve SCL pinleri ekler. Buna ek olarak, RESET pinine yakın yerleştirilmiş iki yeni pin vardır. Birincisi, shieldlerin boardtan temin edilen voltaja uyum sağlamasına olanak veren IOREF. Diğeri bağlı değildir ve gelecekteki amaçlar için ayrılmıştır. Mega 2560 R3, mevcut tüm shieldler ile çalışır, ancak bu ek pinleri kullanan yeni ekranlara uyum sağlayabilir.



Arduino Mega ADK Pinout

Arduino Mega ADK Pionut

  Teknik Özellikleri:

Mikrodenetleyici : ATmega2560
.  Çalışma gerilimi : +5 V DC
.  Tavsiye edilen besleme gerilimi : 7 - 12 V DC
.  Besleme gerilimi limitleri : 6 - 20 V
.  Dijital giriş / çıkış pinleri : 54 tane (15 tanesi PWM çıkışını destekler)
.  Analog giriş pinleri : 16 tane
.  Giriş / çıkış pini başına düşen DC akım : 40 mA
.  3,3 V pini için akım : 50 mA
.  Flash hafıza : 256 KB (8 KB bootloader için kullanılır)
.  SRAM : 8 KB
.  EEPROM : 4 KB
.  Saat frekansı : 16 MHz
.  USB Host Entegresi : MAX3421E
.  Boyutları : 101.6 mm x 53.4 mm
.  Ağırlık : 36 g,
