Arduino Motor Kontrol Shield (2 Adet Soğutucu İlaveli)
Arduino Motor Kontrol Kartı Control Shield L293D
Arduino Motor Kontrol Kartı Control Shield L293D

Arduino Motor Kontrol Shield (2 Adet Soğutucu İlaveli)

5,00
Marka : Waveshare
Fiyat : 56,25 ₺(KDV Dahil)
20,33 ₺ 'den başlayan taksitlerle

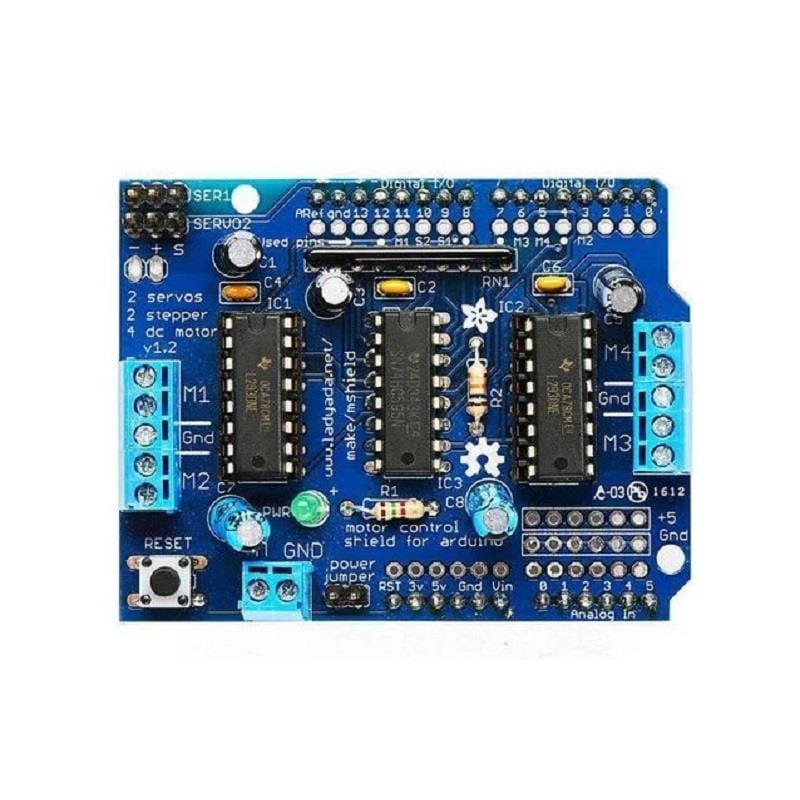

Arduino Motor Kontrol Kartı Control Shield L293D Entegreli

Waveshare firmasının ürettiği Arduino Motor Kontrol Kartı Control Shield, DC ve step motorların sürülmesinde kullanılan bir Arduino Shield'dir. Kart üzerinde 2 adet SMD kılıflı L293D entegresi bulunmaktadır. Bu sayede aynı anda 4 adet DC motor veya 2 adet step motor sürdürülebilmektedir.



Arduino Motor Kontrol Kartı Control Shield

Modül Çalışma Gerilimi: 5V

Motor Çalışma Gerilimi: 1,25 - 6,45V

5 - 6,45V arasındaki motorların sürülebilmesi için harici güç girişinden 9V'luk enerji kaynağı bağlanmalıdır.

Maksimum Akım: Sürekli 600mA, Anlık 1,2A.

2 adet L293D isimli motor sürücü entegresi kullanılmaktadır.

Aynı anda 4 DC motorun hem hız hem de yön kontrolü yapılabilir.

Shield, statik elektriğe dayanıklı olarak üretilmiştir.

Motor sürücülerinin soğutulmasında kullanılan 2 adet soğutucu bulunmaktadır.



Arduino Motor Kontrol Kartı Control Shield Pinout
  1. Harici güç girişi
  2. Güç giriş-çıkış headerleri
  3. Step motor bağlantı pinleri
  4. Dc motor bağlantı pinleri
  5. Motorun hangi kanaldan enerji alacağını ayarlayan jumper. (ADJ: AMS1117-ADJ, 5V: LM2596 Regülatörü)
  6. Shield güç seçim switch'i. (VIN: Arduino, DC5-9V: Harici Güç Girişi)
  7. Güç ledi
  8. AMS1117-ADJ değişken çıkışlı regülatör entegresi
  9. AMS1117-ADJ voltaj çıkış ayarı
  10. L293D motor sürücü entegreleri
  11. LM2596-5 5V çıkışlı regülatör entegresi

 Arduino Motor Kontrol Kartı Control Shield L293D

Dökümanlar:
