Arduino Bluetooth Shield v2
Arduino Bluetooth Shield v2

Arduino Bluetooth Shield v2 (1604290014)

5.0
Fiyat : 561,38 ₺(KDV Dahil)
Stok Miktarı : 0

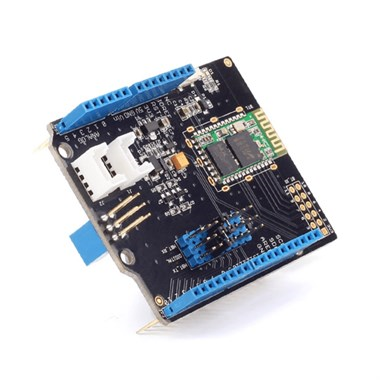

Arduino Bluetooth Shield V2

Arduino Bluetooth Shield V2, üzerinde bulundurduğu standart bluetooth modülünü Shield biçimine çevirerek Arduino ile kullanımda kolaylık sağlamaktadır. 2,4gHz radyo frekansları ile iletişim kuran Shield 3,3V gerilimle çalışmaktadır. Açık alanda 10m'den fazla iletişim mesafesine sahiptir. TTL seviyede seri iletişim pinleri kullanılarak iletişim kurulabilmektedir. Bu pinler kullanıcı tarafından seçilebilmektedir ve yazılımsal seri iletişim yapılmak istenirse D0 ile D7 pinleri, donanımsal seri iletişim yapılmak istenirse D0 ile D1 pinleri kullanılmaktadır.



Arduino Bluetooth Shield V2 Teknik Özellikleri:

Boyutlar: 100mm x65mm x30mm
Ağırlık: 40g
Enerji: Dış Ünite
Şifre: ”1234”

Çalışma Gerilimi3,3V

Desteklenen Versiyon: Bluetooth v2.1+EDR

Desteklenen Baudrate Hızları: 9600, 19200, 38400, 57600, 115200, 230400, 460800

Arduino ile tamamen uyumlu Shield yapısı mevcuttur.

Açık alanda 10m iletişim mesafesi

UART arayüzü ile konfigürasyon ayarları

Varsayılan Baudrate: 9600

Data Bits: 8

Stop Bit:1

Parity: None

Varsayılan Pin Kodu: "1234"

AT komutları kullanabilme

Dahili PCB anten

BT_IO: Bluetooth modülünün tüm portları bu pinler üzerinden kontol edilmektedir.

BT_RX: UART Bluetooth modülünün veri aldığı kanal.

BT_TX: UART Bluetooth modülünün veri gönderdiği kanal.

İki Adet Grove Soketi: Soketlerden biri dijital pinler (D8 ve D9), diğeri ise I2C ve analog pinlerdir (A4 ve A5).

 arduino-bluetooth-shield-v2-pinout









Dökümanlar:

Eagle Dosyası

DATASHEET
