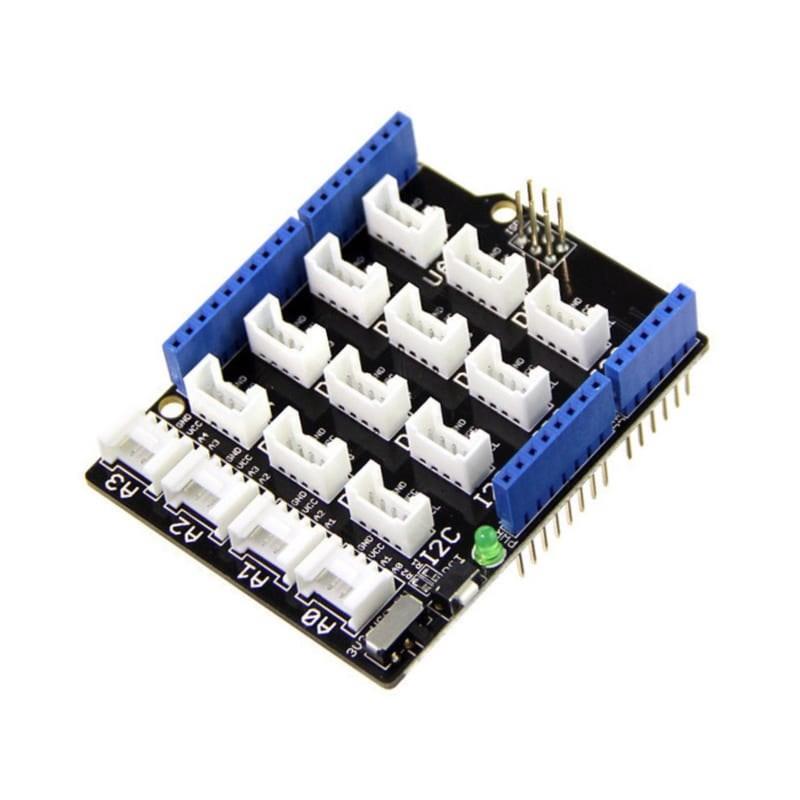

Grove Base Shield v2
Grove Base Shield v2

Grove Base Shield v2 (1604290006)

5.0
Fiyat : 267,20 ₺(KDV Dahil)
Stok Miktarı : 0
Grove Base Shield V2 Ürün Açıklama:
Arduino Uno şu ana kadar en popüler Arduino geliştirme kartıdır, ancak projenizde çok fazla sensör veya Led gerektiği zaman çok fazla kablo karmaşası ortaya çıkmaktadır. SeeedStudio'nun Grove - Base Shield'i geliştirmesinin amacı kablo karmaşasından kurtulmanıza ve kabloları rahat kullanmanıza yardımcı olmaktır. Tabandaki zengin grove konnektörleri ile tüm grove modülleri çok rahat bir şekilde Arduino Uno'ya ekleyebilirsiniz.

Grove Base Shield V2 Özellikleri:
Base Shield üzerinde 16 adet grove konnektörü var, burada detayları göstermek için bir tablo kullanıyoruz.
Özellikler İsim Qty
Analog A0/A1/A2/A3 4
Digital D2/D3D4/D5/D6/D7/D8 7
UART UART 1
I2C I2C 4
Zengin grove konnektörlerin yanı sıra, bir RST düğmesi, güç durumunu gösteren bir LED, ICSP pini, bir geçiş anahtarı ve dört sıra pinouts da görebilirsiniz. RST butonunu ve LED'i açıklamaya gerek yoktur, ancak kullanımınız için çok önemli olan iki özelliği bilmeniz gerekir.

1. Güç Uyumu:
Her Grove konektörünün biri VCC olan dört kablo vardır. Bununla birlikte, her mikro denetleyici ana kartın 5V'luk bir besleme voltajına ihtiyacı yoktur, bazıları da 3,3V'dur. Bu yüzden Base Switch v2'ye bir güç geçiş anahtarı ekliyoruz, böylece bu anahtar üzerinden kullandığınız mikro denetleyici ana kartının uygun voltajını seçebilirsiniz.
Örneğin, Base Shield v2 ile Arduino UNO kullanıyorsanız, anahtarı 5v konumuna getirin. Ya da  Seeeduino Arch with Base Shield v2 kullanırken, anahtarı 3,3v'ye çevirin.

2.Board Uyumu:
Base Shield V2'nin pinoutu Arduino Uno R3 ile aynıdır. Aşağıda Base Shield V2 ile kullanılabileceğiniz mikrodenetleyici kartları listeledik.
. Arduino Uno
. Seeeduino V4.2
. Arduino Mega / Seeeduino Mega
. Seeduino LoraWan
. Arduino Leonardo / Seeeduino Lite
. Arduino 101
. Arduino Due
. Intel Edison
. Linkit One

Grove Base Shield v2 Pinout
