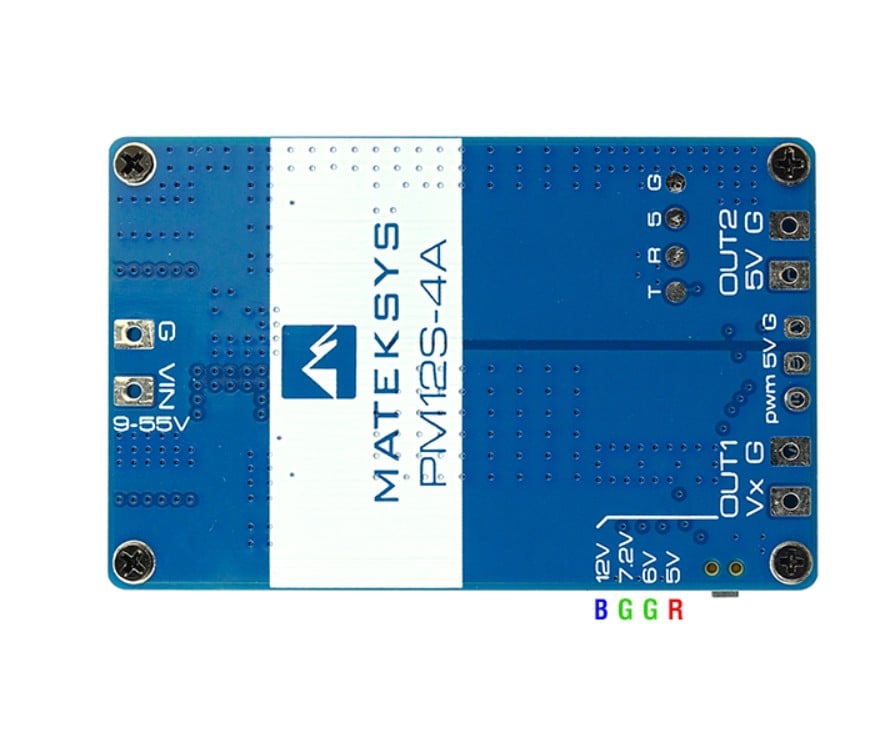

Power Module PM12S-4A
MatekSys PM12S-4A, özellikle FPV drone, RC uçak, multikopter ve yüksek voltajlı elektronik sistemlerde farklı voltaj ihtiyaçlarını karşılamak için tasarlanmış, iki bağımsız step-down voltaj regülatörüne sahip kompakt bir güç modülüdür.
Modül, 9V–55V DC geniş giriş voltaj aralığı sayesinde 3S ile 12S LiPo bataryalarla kullanılabilir. TVS koruması sayesinde giriş tarafındaki gerilim darbelerine karşı ek koruma sağlarken, iki ayrı BEC çıkışı sayesinde uçuş kontrolcüsü, kamera, VTX, servo ve diğer elektronik ekipmanların beslenmesini kolaylaştırır.
Ayarlanabilir OUT-1 Çıkışı

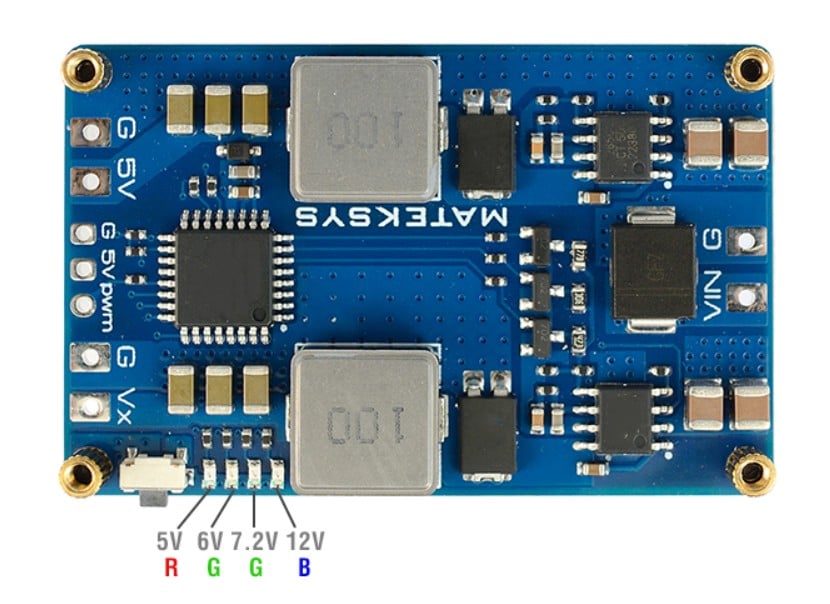

PM12S-4A'nın OUT-1 (Vx) çıkışı üzerinden 5V, 6V, 7.2V veya 12V seçeneklerinden biri seçilebilir. Varsayılan çıkış voltajı 5V'tur.
OUT-1, 4A sürekli ve 5A tepe akım sağlayabilir. Ayrıca PWM sinyali üzerinden açılıp kapatılabilir. Bu özellik, özellikle uçuş kontrolcüsü veya alıcı üzerinden belirli bir ekipmanın güç kontrolünün yapılmasını isteyen kullanıcılar için avantaj sağlar.
Sabit 5V OUT-2 Çıkışı
İkinci çıkış olan OUT-2, sabit 5V gerilim sunar ve 4A sürekli, 5A tepe akım sağlayabilir. Böylece aynı güç modülü üzerinden farklı voltaj gereksinimine sahip iki ayrı elektronik sistem beslenebilir.
PWM Kontrollü Güç Yönetimi
OUT-1 çıkışı, 50–330Hz PWM sinyali ile kontrol edilebilir. PWM sinyalinin uygun bir kanal üzerinden alıcıya veya uçuş kontrolcüsüne bağlanmasıyla çıkışın açılıp kapatılması sağlanabilir.
Bu özellik; FPV drone ve RC modellerde VTX, kamera, yardımcı elektronik sistemler veya diğer ekipmanların uzaktan güç kontrolü için kullanılabilir.
Öne Çıkan Özellikler
- Marka: MatekSys
- Model: PM12S-4A
- Ürün Tipi: Power Module / Çift BEC Güç Modülü
- Giriş Voltajı: 9V–55V DC
- Uyumlu Batarya: 3S–12S LiPo
- Regülatör: 2 adet bağımsız step-down regülatör
- OUT-1: 5V / 6V / 7.2V / 12V seçilebilir
- OUT-1 Sürekli Akım: 4A
- OUT-1 Tepe Akım: 5A
- OUT-1 Kontrol: PWM ile ON/OFF
- OUT-2: Sabit 5V
- OUT-2 Sürekli Akım: 4A
- OUT-2 Tepe Akım: 5A
- Giriş Koruması: TVS

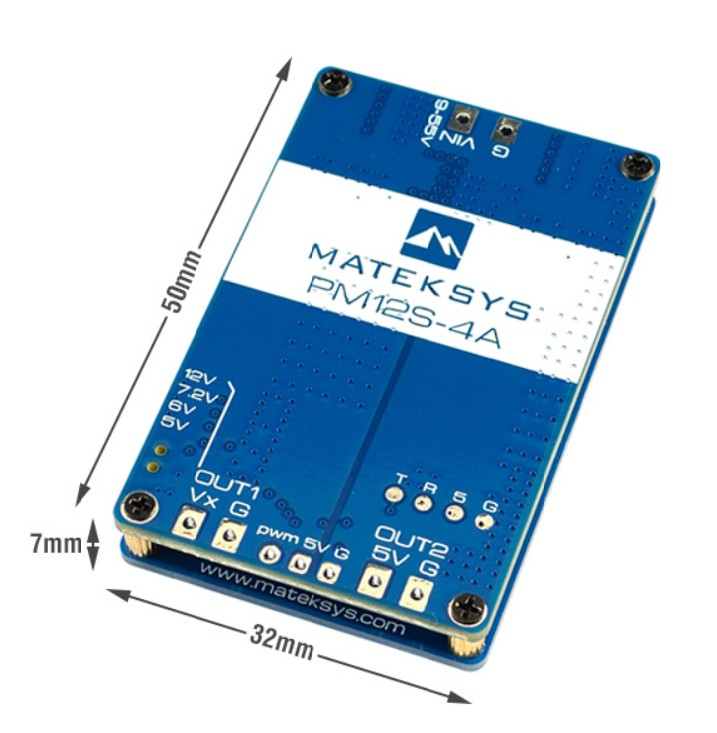

- Boyut: 50 × 32 × 7 mm
- Ağırlık: 18 g
- Kablo: Dahil değildir
Kullanım Alanları
MatekSys PM12S-4A; yüksek voltajlı FPV drone sistemleri, uzun menzilli multikopterler, RC uçaklar, VTOL sistemleri ve farklı elektronik ekipmanların kontrollü şekilde beslenmesi gereken projelerde kullanılabilir.
