Waveshare Serial BUS Servo Sürücü Kontrol Kartı (2601292001)

Waveshare Serial BUS Servo Sürücü Kontrol Kartı

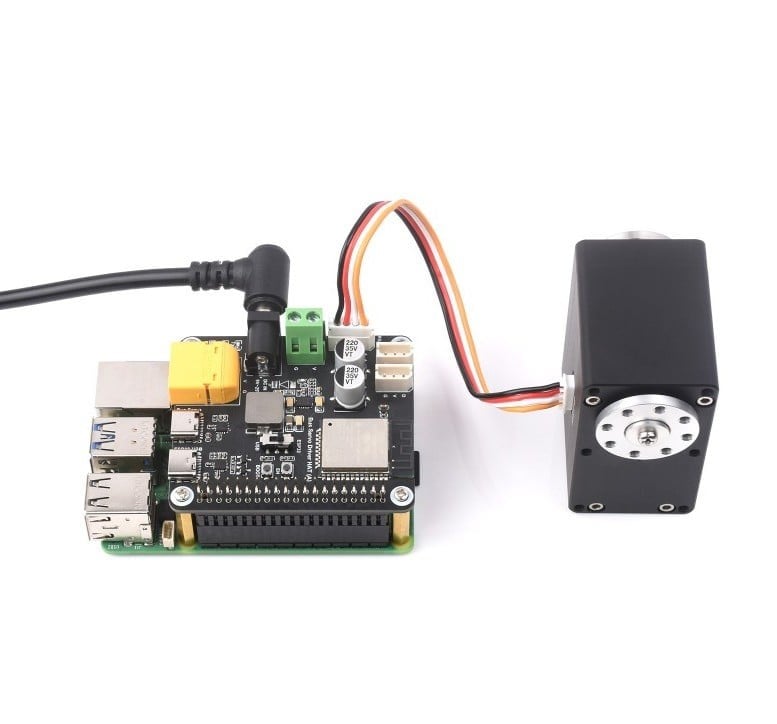

Waveshare Bus Servo Driver HAT (A), seri haberleşmeli (bus) servo motorların hassas, senkron ve verimli şekilde kontrol edilebilmesi için geliştirilmiş profesyonel bir sürücü kartıdır. Üzerinde yer alan güçlü ESP32 mikrodenetleyici sayesinde hem bağımsız bir kontrol sistemi olarak çalışabilir hem de Raspberry Pi gibi platformlarla entegre edilerek gelişmiş robotik uygulamalarda kullanılabilir.

TTL ve RS485 haberleşme desteği sunan yapı, aynı hat üzerinden çok sayıda servo motorun adreslenmesine ve merkezi olarak kontrol edilmesine olanak tanır. Bu sayede özellikle çok eksenli robot sistemlerinde kablolama karmaşası azalırken, senkron hareket kontrolü kolaylaşır. Dahili işlemci, servo verilerini gerçek zamanlı işleyerek yüksek hassasiyet ve düşük gecikme ile stabil bir performans sağlar.

Kart üzerinde bulunan Wi-Fi ve Bluetooth bağlantı özellikleri sayesinde kablosuz kontrol imkanı sunulurken, USB Type-C arayüzü üzerinden doğrudan bilgisayar bağlantısı ile konfigürasyon ve geliştirme süreçleri kolaylaştırılmıştır. Ayrıca geniş giriş voltaj aralığı ve dahili regülasyon yapısı ile hem servo motorları hem de bağlı sistemleri güvenli şekilde besleyebilir.

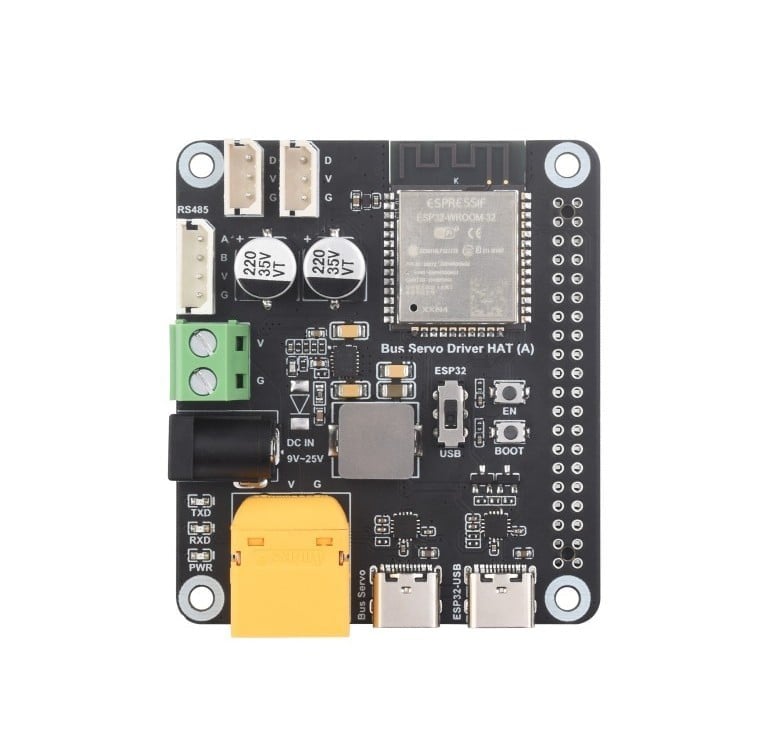

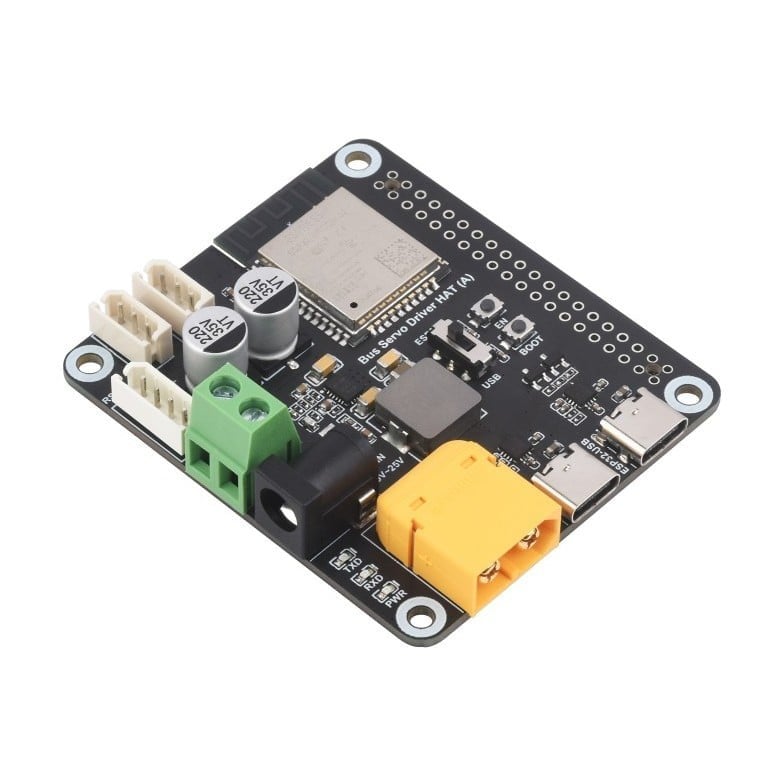

Teknik Özellikler

• Ana Kontrolcü: ESP32
• Servo Desteği: TTL ve RS485 Bus Servo
• Maksimum Servo Sayısı: 253 adede kadar (uygun güç kaynağı ile)
• Çalışma Voltajı: 9V – 25V DC
• Güç Girişleri: XT60, DC jack (5.5×2.5 mm), vidalı terminal
• Haberleşme Arayüzleri: UART, USB Type-C
• Kablosuz Bağlantı: 2.4GHz Wi-Fi ve Bluetooth
• GPIO Uyumluluğu: Raspberry Pi 40-pin header desteği
• Boyutlar: Kompakt tasarım (yaklaşık 65 × 57 mm)

Öne Çıkan Özellikler

• Tek hat üzerinden çoklu servo kontrolü (daisy-chain destekli yapı)
• Kablosuz kontrol ve uzaktan erişim imkanı
• Gerçek zamanlı veri işleme ve geri bildirim desteği
• Dahili DC-DC regülatör ile stabil güç yönetimi
• USB üzerinden kolay programlama ve debug imkanı
• Gelişmiş robotik projeler için yüksek entegrasyon

Mühendislik Avantajları

• PWM tabanlı sistemlere göre daha yüksek hassasiyet ve düşük jitter
• Çok eksenli sistemlerde senkron ve kararlı hareket kontrolü
• Geri bildirimli servo sistemleri ile kapalı çevrim kontrol imkanı
• Modüler yapısı sayesinde hızlı entegrasyon ve genişletilebilirlik
• Endüstriyel ve Ar-Ge projelerine uygun dayanıklı tasarım

Kullanım Alanları

• Robot kol ve manipülatör sistemleri
• Bacaklı robot projeleri (quadruped / hexapod)
• Otonom robot sistemleri
• Endüstriyel otomasyon uygulamaları
• Eğitim, prototipleme ve Ar-Ge çalışmaları
