L298N DC/STEP Motor Sürücü Kartı 5V
L298N DC/STEP Motor Sürücü Kartı 5V

L298N DC/Step Motor Sürücü Kartı (B1A7X)

5,00
Marka : Robocombo
Fiyat : 13,44 TRY(KDV Dahil)
4,84 TRY 'den başlayan taksitlerle

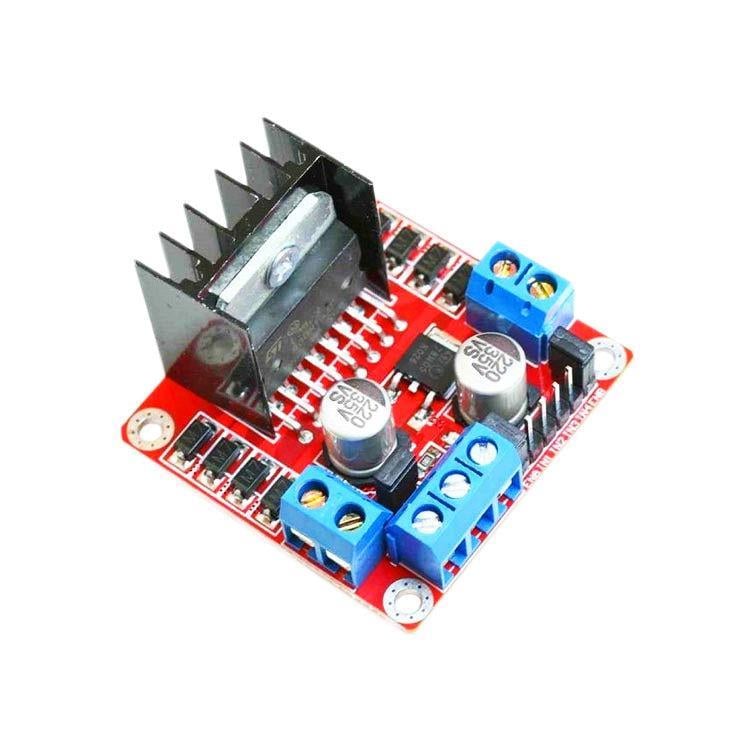

L298N DC/Step Motor Sürücü Kartı 5V

L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı, 24V'a kadar olan motorları sürmek için hazırlanmış olan bu dc ve step motor sürücü kartı, iki kanallı olup, kanal başına 2A akım vermektedir. Kart üzerinde L298N motor sürücü entegresi kullanılmıştır. Sumo, mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında kullanılabilir.


L298N Motor Sürücü Kartı Teknik Özellikleri:

  1. Bağımsız olarak iki ayrı motoru kontrol edebilir.
  2. Kanal başına 2A akım verebilmektedir.
  3. Üzerinde dahili regülatörü vardır.
  4. Yüksek sıcaklık ve kısa devre koruması vardır.
  5. Motor dönüş yönüne göre yanan ledler vardır.
  6. Kart üzerinde dahili soğutucu vardır.
  7. Akım okuma (current sense) pinleri dışa verilmiş haldedir.
Kartın 4 yanında istenilen yüzeye sabitleyebileceğiniz 4 adet vida deliği bulunmaktadır.


L298n motor sürücü kartı bağlantısı



L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı Pin Bağlantıları :

  • ENA: Sol motor kanalını aktif etme pini
  • IN1: Sol motor 1. girişi
  • IN2: Sol motor 2. girişi
  • IN3: Sağ motor 1. girişi
  • IN4: Sağ motor 2. girişi
  • ENB: Sağ motor kanalını aktif etme pini
  • MotorA: Sol motor çıkışı
  • MotorB: Sağ motor çıkışı
  • VCC: Besleme voltaj girişi(4.8V-24V)
  • GND: Toprak bağlantısı
  • 5V: 5V çıkışı
