16x2 LCD Ekran ve Tuş Takımı Keypad Shield
16x2 LCD Ekran ve Tuş Takımı Keypad Shield

16x2 LCD Ekran ve Tuş Takımı Keypad Shield (1604260012)

3,00
Marka : Robocombo
İndirim Oranı : %3 İndirim
Fiyat : 104,13 ₺(KDV Dahil)
İndirimli : 101,40 ₺(KDV Dahil)
Stok Miktarı : 47
Arduino LCD Keypad Shield 16x2

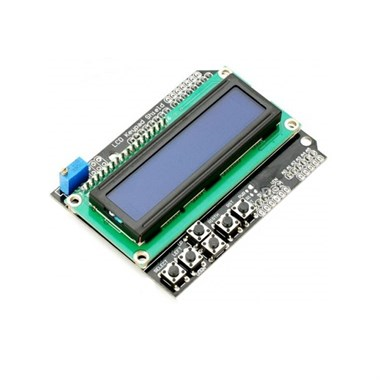

Arduino LCD ekran ve tuş takımı Keypad Shield 16x2, basit menü tasarımlarına olanak sağlayan veya arduino'lu bir elektronik sistemde kontrol paneli olarak kullanılabilen bir üründür. Basit olarak üzerinde 16x2 karakter LCD ve 6 adet tuş bulunan bir modüldür.

  • Mavi taban üzerine beyaz yazılı LCD ekran.
  • 4 bit Arduino LCD kütüphanesi ile kullanılabilir.
  • 5 adet tuş "up, down, right, left, select", bir tuş da Arduino reset butonu olmak üzere 6 tuş bulunur.
  • Ekran kontrast ayarının yapılabildiği bir trimpot bulundurur.

Tuşlar ve ekranın bağlantı pinleri ise:



Pin

Fonksiyonu

A0

Butonlar

D4

DB4

D5

DB5

D6

DB6

D7

DB7

D8

RS (Ekrana yazı yazdırma / veri gönderme seçimi)

D9

LCD Enable

D10

LCD Arka Işık



Keypad Shield'de butonlar kullanım pratikliği nedeni ile dijital pinler yerine tek bir analog pine bağlanmıştır. Shield üzerindeki butonların arasında gerilim bölücü dirençler bulunur. Bu sayede hangi tuşa basılırsa ona göre bir gerilim çıktısı verilir. Bu çıktı analog pin tarafından okunarak hangi tuşa basıldığı anlaşılmış olur.



LCD Keypad Shield Pinout

 Lcd Keypad Pinout





LCD Keypad Shield Library

Arduino LCD Kütüphanesi



LCD Keypad Shield Datasheet

Devre Şeması

Örnek Arduino Uygulaması





Arduino ile Robot El - Arduino Projeleri



Diğer Tüm Arduino Çeşitleri için Bağlantıya Tıklayabilirsiniz.

Raspberry Pi Geliştirme Kartı Çeşitleri için Bağlantıya, Tüm Geliştirme Kartı Çeşitleri için HEMEN BURAYA TIKLAYINIZ.
