TCS3200 Koruma Yuvalı Renk Sensörü (A2A2X)

5,00
Marka : Robocombo
İndirim Oranı : %31 İndirim
Fiyat : 35,56 ₺(KDV Dahil)
İndirimli : 24,58 ₺(KDV Dahil)
8,86 ₺ 'den başlayan taksitlerle

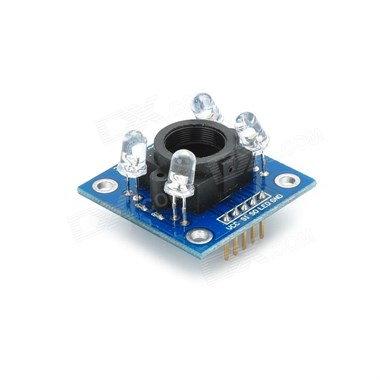

TCS3200 Renk Sensörü Kartı - Koruma Yuvalı

TCS3200 renk sensörü kartı, TAOS TCS3200 sensör çipi ve 4 beyaz Led'de dahil olmak üzere tam bir renk dedektörüdür. TCS3200 renk sensörü neredeyse tüm görünür renkleri tanıyabilir. Renk algılama sensörü, test şeridi okuma, renge göre sıralama, ortam ışığı algılama, kalibrasyon ve renk uyumu gibi uygulamalarda kullanılabilir. Arduino renk sensörü, en uygun fiyata her zaman cebinizin dostu Robocombo'da...



TCS3200 Renk Sensörü Kartı Bağlantı şeması(örnektir)

TCS3200 Renk Sensörü Kartı



PIN konfigürasyonu

PIN Adı

PIN Numarası

Açıklama

GND

4

Güç kaynağı topraklaması.

VCC

5

Güç Voltajı

OE

3

FO için etkin (Aktif düşük)

OUT

6

Çıkış frekansı (fo)

S0, S1

1, 2

Çıkış frekansı ölçeklendirmesi için hat bildirir

S2, S3

7,8

Fotodiyot tipi için çizgiler seçer

S0

S1

frekans çıkış diagramı(f0)

L

L

düşük güç

L

H

2%

H

L

20%

H

H

100%



S2

S3

fotodiyot tipi

 L

L

Kırmızı

L

H

Mavi

H

L

Şeffar (NO FILTER)

H

H

Yeşil



Tcs3200 Renk Sensörü Pinout

tcs3200 pinout






TCS3200 Renk Sensörü Teknik Özellikleri :
  1. Giriş voltajı : 2.7 V-5 V
  2. Arayüz : Dijital TTL
  3. Renk sensörü yuvası sayesinde daha sağlıklı ölçüm
  4. Programlanabilir ve tam ölçekli çıkış frekansı
  5. Mikrodenetleyiciler ile doğrudan iletişim kurar.
