ACS714 Akım Sensörü | -30A / +30A

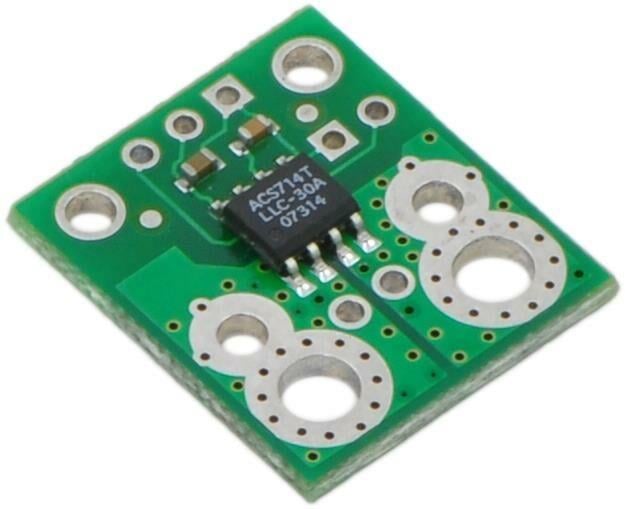

Bu akım sensörü, Allegro’nun ACS714LLCTR-30A-T Hall efekt tabanlı doğrusal akım sensörü için bir taşıyıcı kart veya ara kartıdır; bu nedenle, bu ürünü kullanmadan önce ACS714 datasheet'ini dikkatlice okumanızı öneririz. Sensör 5V'ta çalışır ve 66 mV/A çıkış hassasiyetine sahiptir. Kart, ürün resminde gösterildiği gibi, ACS714 de dahil olmak üzere SMD bileşenleri ile tam olarak doldurulmuştur.
Teknik Özellikler
-30 A ila 30 A arasındaki çift yönlü giriş akımı için tasarlanmıştır (sağlam sensör IC aşırı akım koşulunun beş katına kadar dayanabilir).
İletken yol iç direnci tipik olarak 1,2 mΩ'dir ve PCB 2 oz bakır ile yapılır, bu nedenle panoda çok az güç kaybı olur.
Bir Hall etkisi sensörünün kullanılması, IC'nin akım yolunu sensörün elektroniğinden (2.1 kV RMS'ye kadar) elektriksel olarak ayırabildiği ve sensörün akım yolu boyunca herhangi bir yere yerleştirilebilmesini ve elektrik gerektiren uygulamalarda kullanılmasını sağlar.
İsteğe bağlı olarak "filtre” işaretli levha pimlerine kapasitör eklenerek azaltılabilen 80 kHz bant genişliği.
Yüksek doğruluk ve güvenilirlik: oda sıcaklığında fabrika kalibrasyonu, ± son derece sabit bir çıkış ofset voltajı ve neredeyse sıfır manyetik histerezis ile tipik toplam ±% 1,5 hata
-40 ° C ila 150 ° C arasında otomotiv sınıfı çalışma sıcaklığı.
NOT: Bu sürüm kırmızı X ile işaretlenmiştir. Ayrıca bu panonun ± 5A çift yönlü sürümünü de satıyoruz; Bu sürümleri IC üzerindeki metni okuyarak veya alttaki serigrafi üzerinde X'in rengine bakarak ayırt edebilirsiniz.
Sensörün Kullanımı
Sensör, alt serigrafi üzerinde etiketlenmiş olan Vcc ve GND pedleri arasında bağlantı için 4,5 V ila 5,5 V besleme voltajı gerektirir. Sensör, giriş akımıyla doğrusal olarak orantılı olan bir analog voltaj çıkarır. Vcc 5 V olduğunda, bu çıkış voltajı 2,5 V'ta ortalanır ve giriş akımı başına 66 mV ile değişir, pozitif akım çıkış voltajını arttırır ve negatif akım çıkış voltajını azaltır.

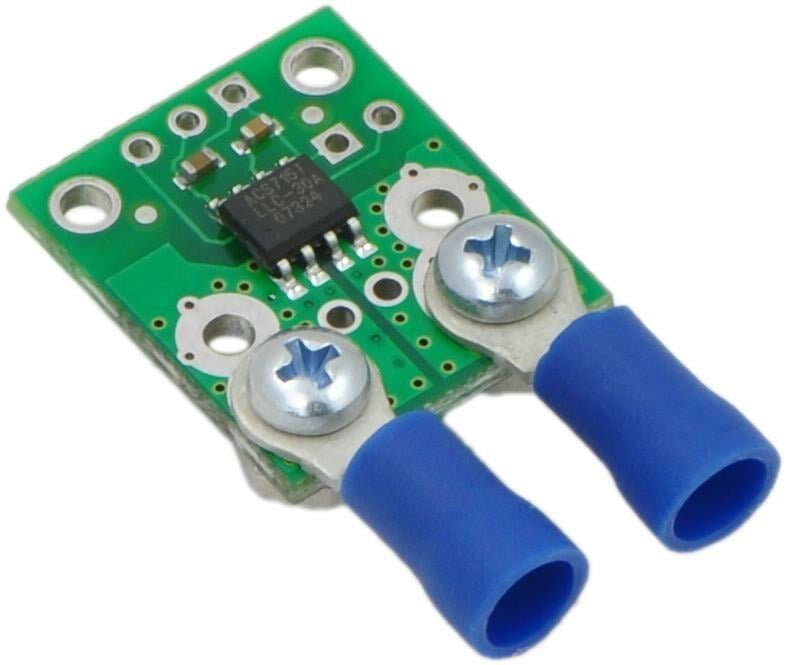

Giriş akımı karta çeşitli şekillerde bağlanabilir. Düşük akımlı uygulamalar için, panoya giriş akımı tarafındaki küçük delikler aracılığıyla tahtaya 0.1 "erkek başlık pimlerini lehimleyebilirsiniz. Yüksek akım uygulamaları için, telleri doğrudan geçiş deliklerine lehimleyebilirsiniz.
Montaj bilgileri
Kartın lojik tarafında iki montaj deliği vardır. Bu montaj delikleri birbirinden 0,5 inçtir uzaklıktadır ve # 2 vida için tasarlanmıştır.
Output filtrelemek
IC, 1,7 kΩ'luk bir dahili filtre direncine sahiptir ve taşıyıcı kart, 90 kHz'lik bir kesme özelliğine sahip düşük geçişli bir RC filtre üreten 1 nF'lik bir filtre kapasitörünü içerir. Alt serigrafideki "filtre” işaretli pedlere entegre 1 nF kapasitöre paralel bir kapasitör ekleyerek düşük frekanslı algılama uygulamaları için algılama sistemi doğruluğunu artırabilirsiniz (bu kapasitör aşağıdaki şematikte C2b olarak etiketlenmiştir). Filtrenin orijinal gücünün yarısına kadar zayıflayacağı F frekansı aşağıdaki gibidir:
F = 1 / (2πRC) = 1 / (11kΩ * (1 nF + Cf))
burada Cf, filtre pedlerine eklenen kapasitörün değeridir.
