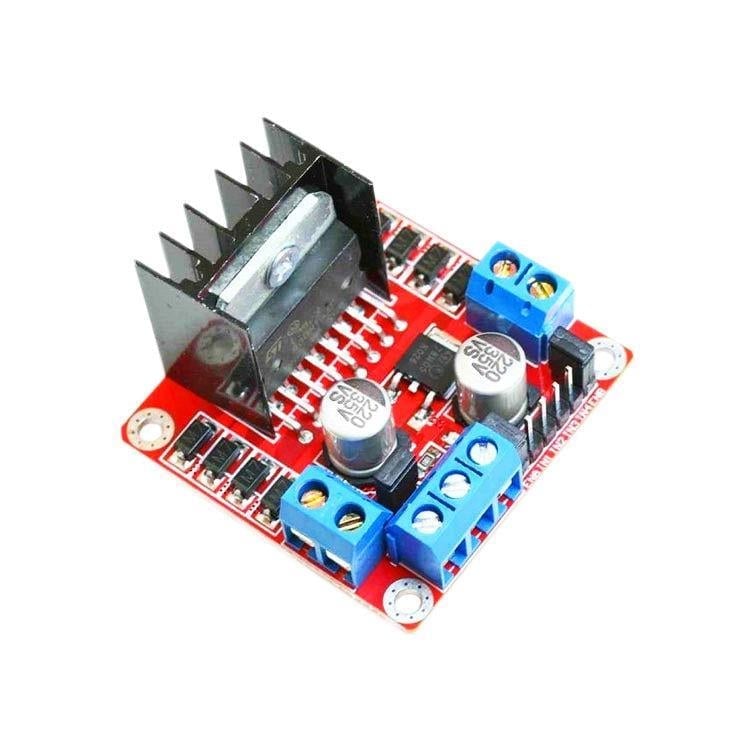

L298N DC/Step Motor Sürücü Kartı

L298N Motor Sürücü Kartı Teknik Özellikleri:

1. Bağımsız olarak iki ayrı motoru kontrol edebilir.
2. Kanal başına 2A akım verebilmektedir.
3. Üzerinde dahili regülatörü vardır.
4. Yüksek sıcaklık ve kısa devre koruması vardır.
5. Motor dönüş yönüne göre yanan ledler vardır.
6. Kart üzerinde dahili soğutucu vardır.
7. Akım okuma (current sense) pinleri dışa verilmiş haldedir.

L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı Pin Bağlantıları :

• ENA: Sol motor kanalını aktif etme pini
• IN1: Sol motor 1. girişi
• IN2: Sol motor 2. girişi
• IN3: Sağ motor 1. girişi
• IN4: Sağ motor 2. girişi
• ENB: Sağ motor kanalını aktif etme pini
• MotorA: Sol motor çıkışı
• MotorB: Sağ motor çıkışı
• VCC: Besleme voltaj girişi(4.8V-24V)
• GND: Toprak bağlantısı
• 5V: 5V çıkışı
