Arduino Çoklu Buton Kullanımı ile Led Yakmak (5 Buton) | Robocombo

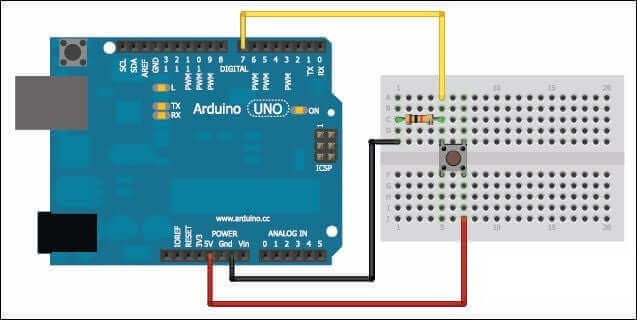

Adım 1: Arduino Uno ve Breadboard Bağlantısı.

Bu kodu Arduino'nuza eklerseniz, seri monitörü açıp düğmeye bastığınızda 1 olarak görünecektir.

int BUTTON1 = 7;

void setup(){

Serial.begin(9600);

pinMode(BUTTON1,INPUT);

}

void loop(){

Serial.println( );

if(digitalRead(BUTTON1) == HIGH)

{ Serial.println("Button1 1");

}else{

Serial.println("Button1 0");

} delay(200);

}

Adım 2: Arduino Butona Basınca Led Yansın

int LED = 13;

int BUTTON = 2;

void setup(){

pinMode(LED,OUTPUT);

pinMode(BUTTON,INPUT);

}

void loop(){

if(digitalRead(BUTTON) == HIGH){

digitalWrite(LED,1);

}else{

digitalWrite(LED,0);

}

}

Adım 3: 3 Buton ve RGB LED.

Bu kod ile (rgb led üzerinde) bir düğmeye bastığınızda bir renk yanar. 3 rengin yanması için tüm butonlara basarsanız beyazımsı bir renk oluşturur.

int BUTTON1 = 9;
int BUTTON2 = 10;
int BUTTON3=11;
int BLUE=3;
int GREEN=5;
int RED=6;</p><p>void setup(){</p><p>pinMode(BUTTON1,INPUT);
pinMode(BUTTON2,INPUT);
pinMode(BUTTON3,INPUT);
pinMode(BLUE,OUTPUT);
pinMode(RED,OUTPUT);
pinMode(GREEN,OUTPUT);
}</p><p>void loop(){
if(digitalRead(BUTTON1) == HIGH){
digitalWrite(BLUE,1);
}else{
digitalWrite(BLUE,0);
}
if(digitalRead(BUTTON2) == HIGH){
digitalWrite(RED,1);
}else{
digitalWrite(RED,0);
}
if(digitalRead(BUTTON3) == HIGH){
digitalWrite(GREEN,1);
}else{
digitalWrite(GREEN,0);
}</p>

Adım 4: 5mm Diyot Led Pin 13 ve GND Bağlantısı.

int outPin = 13;
void setup(){

  pinMode(outPin,OUTPUT);
  Serial.begin(9600);
  Serial.println("Enter 1 or 0");
}
void loop(){
  if(Serial.available()>0)
  {
    char ch = Serial.read();
    if (ch == '1')
  {
    digitalWrite(outPin,1);
  }
  else if (ch == '0')
  {
    digitalWrite(outPin,LOW);
  }

  }

Bu kod ile ekrandan tip 1'e girdiğinizde 13 numaralı pinin üzerindeki led yanacaktır ve 0 yazdığınızda led söner.

Adım 5: Çubuk Led (Bar Graf) ve 10 Adet Diyot Led Kablolama.



int LED0 = 2;
int LED1 = 3;
int LED2 = 4;
int LED3 = 5;
int LED4 = 6;
int LED5 = 7;
int LED6 = 8;
int LED7 = 9;
int LED8 = 10;
int LED9 = 11;

long randomNumber;

void setup() {
Serial.begin(9600);
Serial.println("Randon Numbernesssssss");
pinMode(LED0, OUTPUT);
pinMode(LED1, OUTPUT);
pinMode(LED2, OUTPUT);
pinMode(LED3, OUTPUT);
pinMode(LED4, OUTPUT);
pinMode(LED5, OUTPUT);
pinMode(LED6, OUTPUT);
pinMode(LED7, OUTPUT);
pinMode(LED8, OUTPUT);
pinMode(LED9, OUTPUT);
randomSeed( analogRead(A0) );
}

void loop() {
randomNumber = random(2,12);
Serial.println(randomNumber);
digitalWrite(randomNumber,HIGH);
delay(40);
digitalWrite(randomNumber,LOW);
}

//This code will make it so when you connect the led or the bar graph to the Arduino it will make random numbers, and the number it makes is the pin number on the Arduino.
